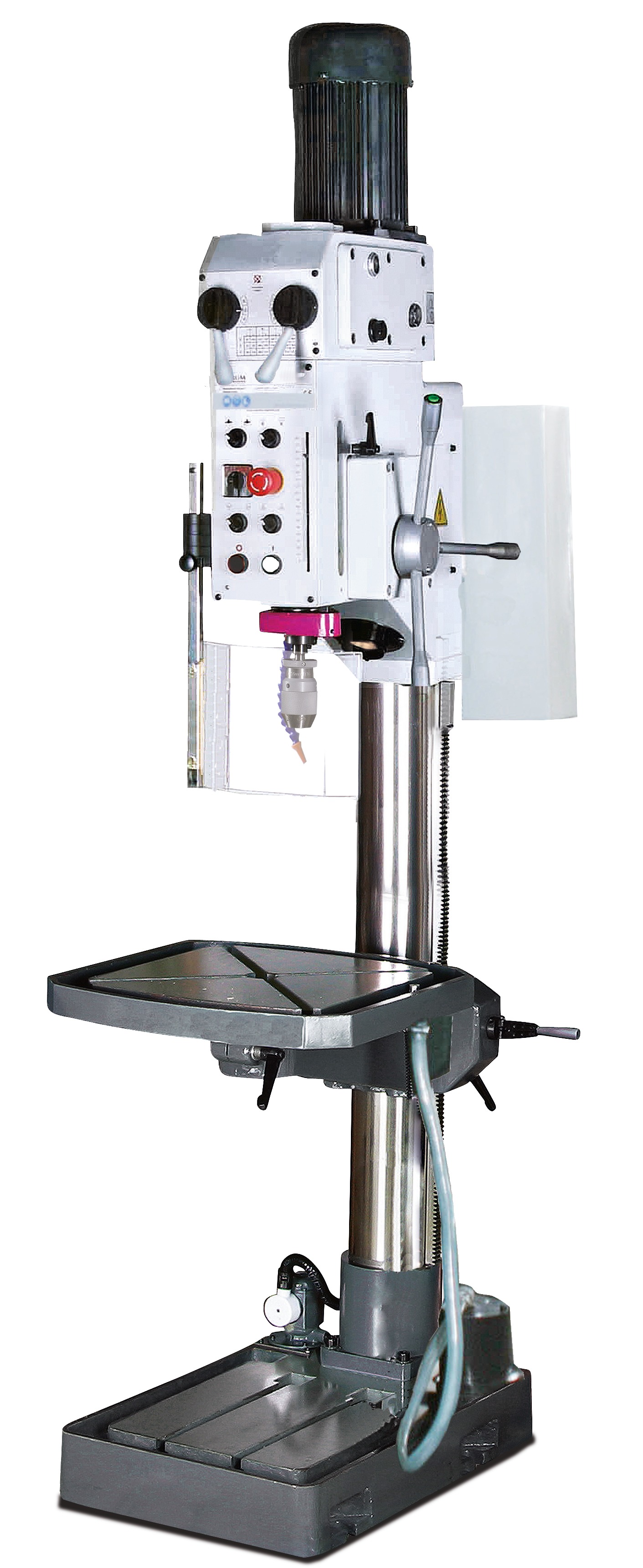

B 40GSM Wiertarka kolumnowa / 400V
Ciężka wiertarka przekładniowa z mechanizmem do gwintowania ,dodatkowo z automatycznym wysuwem tulei wrzeciona
Model: B 40GSM
Opis produktu
- Ciężka, masywna wersja żeliwna
- Automatyczne smarowanie koła zębatego poprzez pompę olejową
- Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
- Wysoka dokładność ruchu obrotowego ze względu na hartowane i szlifowane wrzeciono główne
- Mechanizm do gwintowania
- Zamykany włącznik główny i wyłącznik ochronny silnika
| Model | B 40GSM |
| Nr artykułu | 3034400 |
| Dane techniczne | |
| Napięcie elektryczne | 400 v / 3 Ph ∼50 Hz |
| Łączna moc zainstalowania | 1,5 kW |
| Moc silnika pompy chłodziwa | 40 W |
| Wydajność wiercenia | |
| Średnica wiercenia w stali (S235JR) | Ø 35 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 30 mm |
| Gwintowanie w stali (S235JR) | M 24 |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona | 180 mm |
| Mocowanie we wrzecionie | MK 4 |
| Odległość wrzeciona od kolumny | 350 mm |
| Posuw tulei | 2 stopnie, 0,1/0,2 mm/obr |
| Prędkości obrotowe | |
| Zakres prędkości obrotowych wrzeciona | 50 – 1.450 min-1 |
| Liczba stopni | 18 stopni |
| Stół wiertarski | |
| Powierzchnia robocza stołu wiertarskiego długość x szerokość | 560 x 560 mm |
| Szerokość rowka teowego | 18 mm |
| Przechył / Obrót stołu roboczego | ± 90° |
| Odstęp wrzeciono – stół wiertarski | max. 780 mm |
| Maksymalne obciążenie stołu wiertarskiego | 250 kg |
| Podstawa maszyny | |
| Powierzchnia robocza podstawy dł. x szer. | 510 x 500 mm |
| Szerokość rowka teowego / Ilość / Rozstaw | 18 mm / 2 / 150 mm |
| Odstęp wrzeciono – podstawa maszyny | max. 1 320 mm |
| Wymiary | |
| Średnica kolumny | Ø 150 mm |
| Dł. x szer. x wys. | 935 x 560 x 2 280 mm |
| Ciężar całkowity | 500 kg |
Wyposażenie standardowe:
- Uchwyt wiertarski samozaciskowy (1 – 16 mm)
| Akcesoria | Nr artykułu |
| Uchwyt wiertarski bezpośredniego mocowania MK 4 / 1 -16 mm | 3050574 |
| Tuleje redukcyjne MK 4 – MK 3 | 3050664 |
| Stożek Morse’a MK 4 – B16 | 3050661 |
| Asortyment uchwytów do mocowania SPW 16 | 3352019 |
| Uchwyt do gwintownika M5-M12 | 3352042 |
