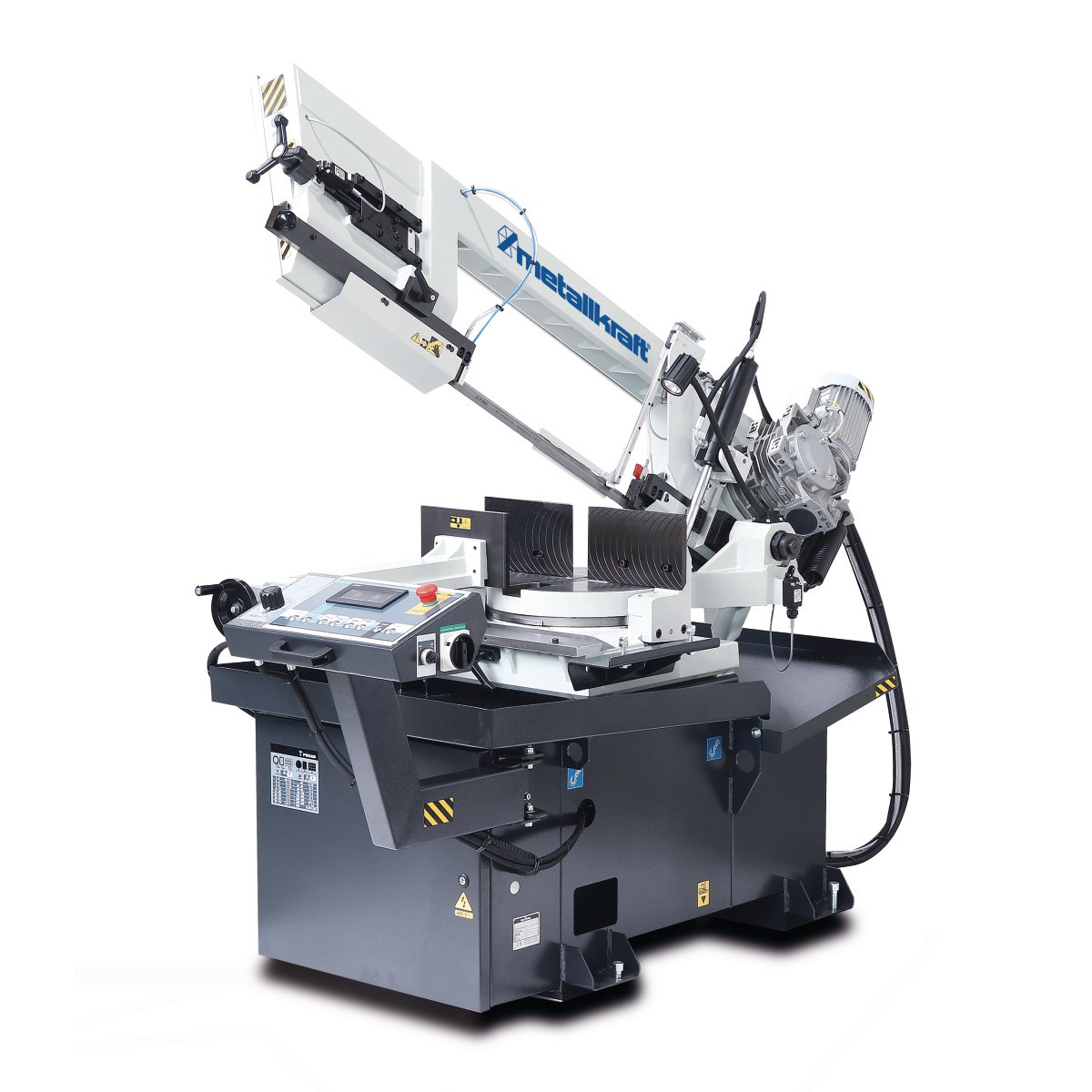

BMBS 300 x 320 HA-DG Półautomatyczna piła taśmowa do metalu
Półautomatyczna piła taśmowa do metalu z ramą wychylną od cięć ukośnych od +60° do -45° z przemiennikiem częstotliwości
Model: BMBS 300 x 320 HA-DG
Opis produktu
- Do cięcia np. stali szlachetnej, stali narzędziowej, profili pustych i materiałów pełnych
- Z całkowicie hydrauliczne sterowanymi funkcjami piły
- Napęd taśmy piły z bezobsługową, smarowaną olejem przekładnią ślimakową
- Silnik wyposażony w zabezpieczenie przeciążeniowe
- Po uruchomieniu cyklu cięcia imadło zaciska się automatycznie – po zakończeniu procesu wraca do pozycji wyjściowej
- Pochylenie ramienia piły o 25° przedłuża żywotność taśmy
- Z przetwornikiem częstotliwości: umożliwia bezstopniowe ustawianie szybkości taśmy piły w zakresie 20 – 100 m/min.
- BRP – monitoring taśmy piły
- Imadło hydrauliczne z manualnym szybkim zaciskiem do przestawiania bocznego
- Przełączniki krańcowe sterują górną i dolną pozycją krańcową ramienia piły
Zawartość przesyłki
- Taśma piły
- Narzędzie sterownicze
- Ogranicznik długości 1 metr
- Cyfrowy wskaźnik kąta ramienia piły
- Czujniki cięcia
- Wychylany pulpit sterowniczy
- Pompa chłodziwa
| Model | BMBS 300 x 320 HA-DG |
| Nr art. | 3690041 |
| Dane techniczne | |
| Moc silnika 3 x 400 V / 50 Hz | 2,4 kW |
| Stopnie szybkości | bezstopniowo |
| Szybkości taśmy piły | 20-100 m/min. |
| Wymiary taśmy piły | 3660 x 27 x 0,9 mm |
| Wymiary (dł. x szer. x wys.) | 2270 x 1170 x 2040 mm |
| Wysokość stołu podającego materiał | 800 mm |
| Ciężar | 585 kg |
| Min. długość resztkowa półwyrobu | 30 mm |
Wydajność cięcia
| Obrabiany materiał | 00 | +450 | +600 | – 450 | Maks. przekrój wiązki |
| Przekrój okrągły – rura | 300 | 300 | 200 | 240 | – |
| Przekrój okrągły – pełny wałek | 180 * | 110 * | 80 * | 110 * | – |
| Przekrój prostokątny | 320 x 300 | 300 x 250 | 200 x 200 | 260 x 200 | 230 x 120 |
* wartości zalecane
| Akcesoria opcjonalne (tylko fabryczne) | Nr art. |
| Oświetlenie stanowiska pracy | 3640012 |
| System mikrozraszania | 3640010 |
| Reduktor nacisku imadła | 3640069 |
| Hydr. mechanizm zaciskania wiązek do wersji HA | 3640086 |
| Cyfrowy wskaźnik kąta ramienia piły | 3640150 |
| Imadło za cięciem z hydraulicznym zaciskiem materiału | 3640107 |
| Akcesoria | |
| Pojemnik na półwyroby | 3640062 |
| Pojemnik na wióry | 3640063 |
| Mechanizm jezdny do pojemnika na wióry i pojemnika na półwyroby | 3640065 |
| Przenośniki rolkowe 390 mm | |
| Przenośnik rolkowy łączący 390 mm strona podająca do cięć 60°między piłą a przenośnikiem rolkowym, 200 kg/m | 3649171 |
| Przenośnik rolkowy łączący 390 mm strona odbierająca do cięć 60° między piłą a przenośnikiem rolkowym, 200 kg/m | 3649172 |
| 1000 x 390 mm, przenośnik rolkowy 200 kg/m | 3649173 |
| 2000 x 390 mm, przenośnik rolkowy 200 kg/m | 3649174 |
| Akcesoria do przenośników rolkowych 390 mm | |
| Boczna rolka prowadząca 200 mm, ruchoma (potrzebne 3649080) | 3649175 |
| Boczna rolka prowadząca 200 mm, sztywna | 3649080 |
| Pozioma rolka do zaciskania wiązek 390 mm (potrzebne 3649080 + 3649175) | 3649176 |
| Dodatkowa nóżka do wzmocnienia udźwigu | 3649166 |
| Kozioł na rolkach, z regulacją wysokości, szerokość 390 mm, udźwig 200 kg | 3649177 |
| 1m ogranicznik składany z podziałką mierniczą | 3649087 |
| 2m ogranicznik składany z podziałką mierniczą | 3649088 |
| 3m ogranicznik składany z podziałką mierniczą | 3649089 |
| 4m ogranicznik składany z podziałką mierniczą | 3649090 |
| 5m ogranicznik składany z podziałką mierniczą | 3649091 |
| 1m ogranicznik z cyfrowym wskaźnikiem pomiarowym | 3649401 |
| 2m ogranicznik z cyfrowym wskaźnikiem pomiarowym | 3649402 |
| 3m ogranicznik z cyfrowym wskaźnikiem pomiarowym | 3649409 |
| 4m ogranicznik z cyfrowym wskaźnikiem pomiarowym | 3649410 |
| 5m ogranicznik z cyfrowym wskaźnikiem pomiarowym | 3649411 |
| Dodatkowy ogranicznik | 3649092 |
* Należy zamówić w zestawie!
Przy zamówieniu przenośnika rolkowego zawsze należy podać, czy ma być to przenośnik doprowadzający czy odprowadzający !
