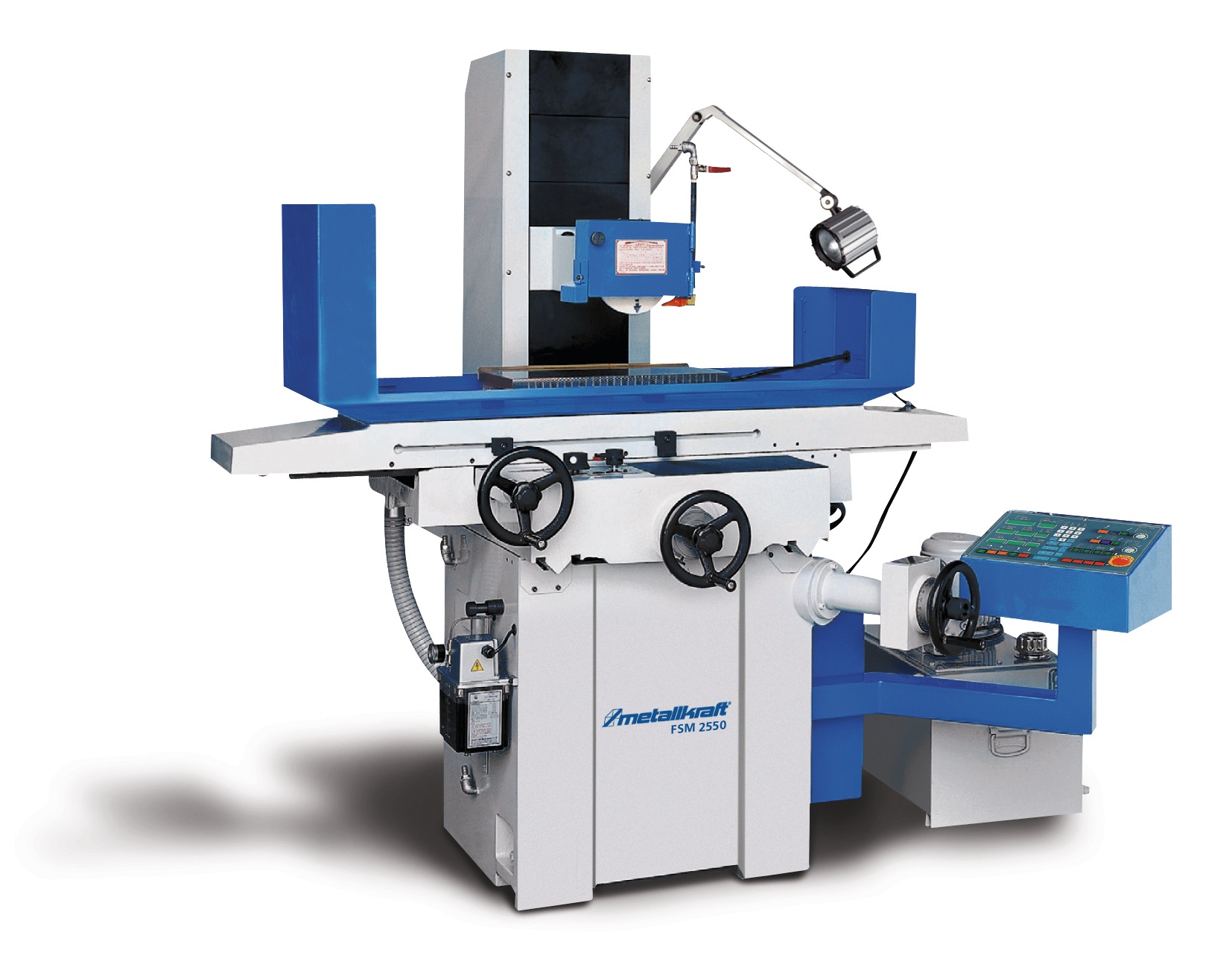

FSM 2550 Precyzyjna szlifierka powierzchniowa
Opis produktu
- Do precyzyjnego szlifowania powierzchni w przemyśle
- Maksymalna sztywność i stabilność dzięki beznaprężeniowo
wyżarzanej i hartowanej konstrukcji żeliwnej zapewniającej najwyższą precyzję - Oświetlenie halogenowe o stopniu ochrony IP65
- Z automatycznym smarowaniem centralnym do wszystkich prowadnic ślizgowych i wrzecion
- Elektromagnetyczna płyta mocująca do przytwierdzania
obrabianego przedmiotu wraz automatyczną funkcją rozmagnesowania - Wysokiej klasy wrzeciono z precyzyjnymi łożyskami wałeczkowo-stożkowymi (dokładność ruchu obrotowego 2 μm)
- Ręcznie skrobane i powlekane “Turcite-B” prowadnice płaskie w kształcie litery V gwarantują wyjątkowo równomierny ruch z minimalnym tarciem i najwyższą precyzję
- Drugi kołnierz tarczy szlifierskiej
Wyposażenie seryjne:
· Elektromagnetyczna płyta mocująca
· Automatyczne urządzenie rozmagnesowujące
· Kołnierz tarczy szlifierskiej
· Tarcza szlifierska
· Trzpień wyważający
· Mechanizm obciągania równoległego
· Nóżki regulacyjne
· Narzędzie sterownicze
· Oprawa robocza halogenowa (IP65)
· Układ płynu chłodzącego
Budowa i funkcja:
1. Oprawa robocza halogenowa
2. Dysza płynu chłodzącego
3. Elektromagnetyczna płyta mocująca
4. Przestawne krzywki posuwu wzdłużnego

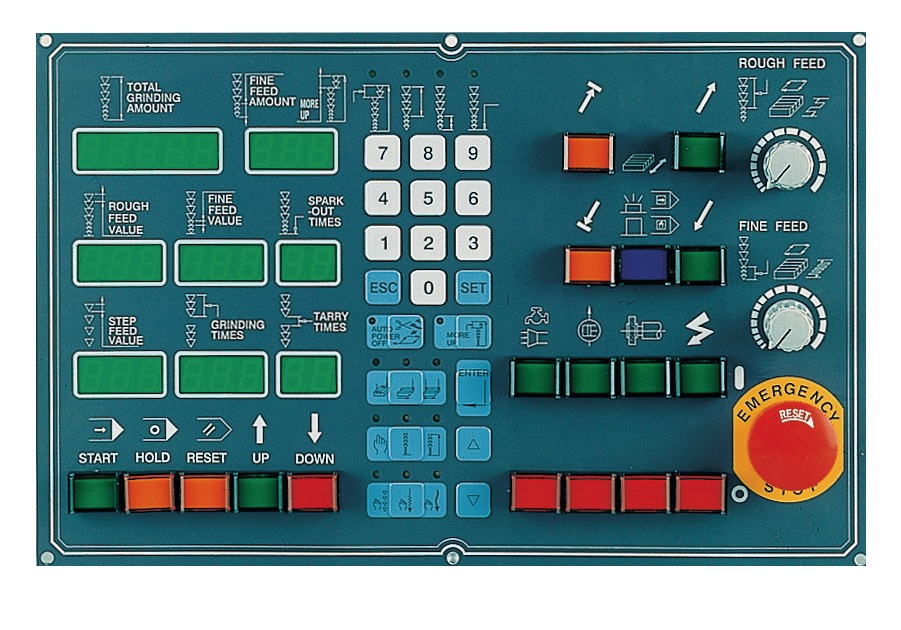

5. Terminal obsługi
6. Pokrętło tarczy szlifierskiej w osi Y
7. Agregat hydrauliczny
8. Sanki poprzeczne
9. Pokrętło sanek w osi Z
10. Cokół
11. Pokrętło stołu w osi X
12. Powrót płynu chłodzącego
13. Stół
14. Tarcza szlifierska
15. Zabezpieczenie przeciwbryzgowe
16. Osłona tarczy szlifierskiej
17. Kolumna
| Model | FSM 2550 |
| Rozmiar płyty mocującej | 250 x 500 mm |
| Maks. odstęp między wrzecionem a stołem | 500 mm |
| Prędkość przesuwu stołu | 5 – 25 m/min. |
| Maks. ciężar przedmiotu obrabianego | 190 kg |
| Prędkość obrotowa wrzeciona | 2900 min-1 |
| Rozmiar tarczy szlifierskiej | 180 x 13 x 31,7 |
| Moc silnika wrzeciona | 1,5 kW |
| Moc silnika pompy hydraulicznej | 0,75 kW |
| Podłączenie elektryczne | 400V / 50 Hz |
| Wymiary (dł. x szer. x wys.) | 2250 x 1400 x 1800 mm |
| Ciężar | 1350 kg |
Akcesoria i tarcze szlifierskie do precyzyjnych szlifierek powierzchniowych FSM
| Akcesoria opcjonalne FSM 2550 (tylko fabryczne) | Nr art. |
|
Płyta mocująca z magnesem trwałym 250 x 500 mm Płyta mocująca z magnesem trwałym Feinpol 250 x 500mm |
3939001 3939002 3939003 3939004 3939005 3939006 3939007 3939008 3939009 3939010 3939018 3939019 |
| Akcesoria FSM 2550 (z możliwością dozbrojenia) | |
| Urządzenie odsysające Urządzenie odsysające i system chłodzący Oddzielacz magnetyczny i system chłodzący Automatyczny papierowy filtr taśmowy i system chłodzący Automatyczny papierowy filtr taśmowy z oddzielaczem Magnetycznym i systemem chłodzącym Kołnierz tarczy szlifierskiej Obciągacz kątowy Obciągacz promieniowy Imadło do budowy narzędzi Imadło sinusowe do szlifierek Obciągacz kształtowy |
3939012 3939013 3939014 3939015 3939016 3939017 3939020 3939021 3939022 3939023 3939024 |
| Tarcze szlifierskie FSM 2550 | |
| Dla niehartowanych i hartowanych materiałów | |
| 180 x 13 x 31,75 mm (43 A 46/60 HI 14 V 5 SF) do wysokostopowych, hartowanych stali od 62 HRC |
3939300 |
| 180 x 13 x 31,75 mm (48 A 46/60 EF 14 VN F) do metali kolorowych i stopów twardych |
3939301 |
| 180 x 13 x 31,75 mm (10 C 46/60 H 14 V) | 3939302 |
| Tarcza CBN do stali narzędziowych od 45 HRC forma 14 A 1 (175-u12-x4-31,75 B 126 C 75) |
3939305 |
| Tarcza diamentowa do stopów twardych i ceramiki forma 14 A 1 (175-u12-x4-31,755 D 126 C 75) |
3939306 |
