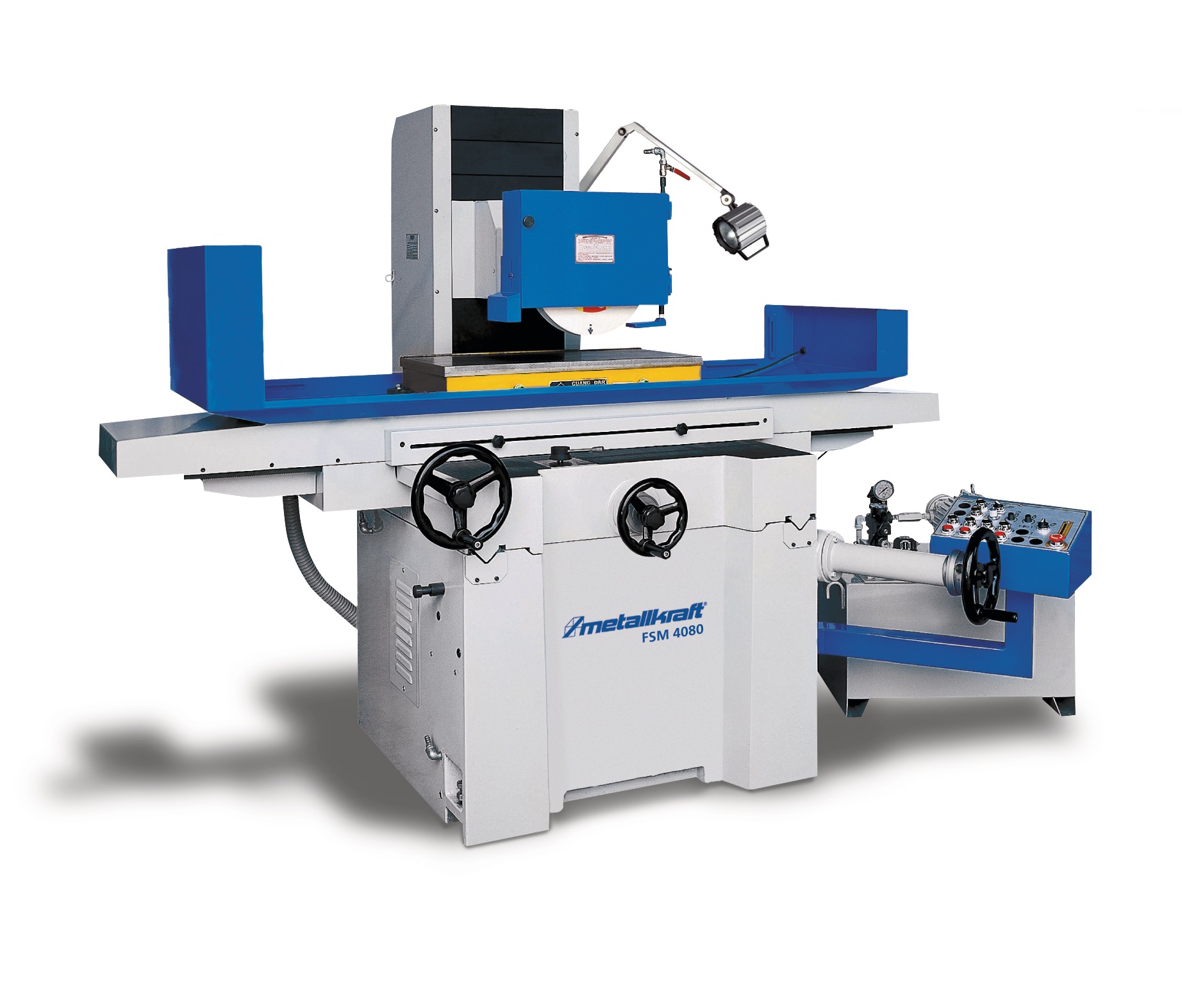

FSM 4080 Precyzyjna szlifierka powierzchniowa
Opis produktu
- Do precyzyjnego szlifowania powierzchni w przemyśle
- Maksymalna sztywność i stabilność dzięki beznaprężeniowo
wyżarzanej i hartowanej konstrukcji żeliwnej zapewniającej najwyższą precyzję - Oświetlenie halogenowe o stopniu ochrony IP65
- Z automatycznym smarowaniem centralnym do wszystkich prowadnic ślizgowych i wrzecion
- Elektromagnetyczna płyta mocująca do przytwierdzania
obrabianego przedmiotu wraz automatyczną funkcją rozmagnesowania - Wysokiej klasy wrzeciono z precyzyjnymi łożyskami wałeczkowo-stożkowymi (dokładność ruchu obrotowego 2 μm)
- Ręcznie skrobane i powlekane “Turcite-B” prowadnice płaskie w kształcie litery V gwarantują wyjątkowo równomierny ruch z minimalnym tarciem i najwyższą precyzję
- Drugi kołnierz tarczy szlifierskiej
Wyposażenie seryjne:
· Elektromagnetyczna płyta mocująca
· Automatyczne urządzenie rozmagnesowujące
· Kołnierz tarczy szlifierskiej
· Tarcza szlifierska
· Trzpień wyważający
· Mechanizm obciągania równoległego
· Nóżki regulacyjne
· Narzędzie sterownicze
· Oprawa robocza halogenowa (IP65)
· Układ płynu chłodzącego
Budowa i funkcja:
1. Oprawa robocza halogenowa
2. Dysza płynu chłodzącego
3. Elektromagnetyczna płyta mocująca
4. Przestawne krzywki posuwu wzdłużnego
5. Terminal obsługi
6. Pokrętło tarczy szlifierskiej w osi Y
7. Agregat hydrauliczny
8. Sanki poprzeczne
9. Pokrętło sanek w osi Z
10. Cokół
11. Pokrętło stołu w osi X
12. Powrót płynu chłodzącego
13. Stół
14. Tarcza szlifierska
15. Zabezpieczenie przeciwbryzgowe
16. Osłona tarczy szlifierskiej
17. Kolumna
| Model | FSM 4080 |
| Rozmiar płyty mocującej | 400 x 800 mm |
| Maks. odstęp między wrzecionem a stołem | 550 mm |
| Prędkość przesuwu stołu | 5 – 25 m/min. |
| Maks. ciężar przedmiotu obrabianego | 250 kg |
| Prędkość obrotowa wrzeciona | 1450 min-1 |
| Rozmiar tarczy szlifierskiej | 405 x 50 x 127 mm |
| Moc silnika wrzeciona | 3,75 kW |
| Moc silnika pompy hydraulicznej | 1,5 kW |
| Podłączenie elektryczne | 400V / 50 Hz |
| Wymiary (dł. x szer. x wys.) | 3450 x 2050 x 1900 mm |
| Ciężar | 3250 kg |
Akcesoria i tarcze szlifierskie do precyzyjnych szlifierek powierzchniowych FSM
| Akcesoria opcjonalne FSM 4080 (tylko fabryczne) | Nr art. |
|
Płyta mocująca z magnesem trwałym Feinpol 400 x 800 mm Hydrauliczny mechanizm obciągania równoległego |
3939201 3939202 3939203 3939204 3939205 3939206 3939207 3939208 3939209 3939215 3939216 |
| Akcesoria FSM 4080 (z możliwością dozbrojenia) | |
| Oddzielacz magnetyczny i system chłodzący Automatyczny papierowy filtr taśmowy i system chłodzący Automatyczny papierowy filtr taśmowy z oddzielaczem magnetycznym i systemem chłodzącym Kołnierz tarczy szlifierskiej Obciągacz kątowy Obciągacz promieniowy Imadło do budowy narzędzi Imadło sinusowe do szlifierek Obciągacz kształtowy |
3939211 3939212 3939213 . 3939214 3939217 3939218 3939219 3939220 3939221 |
| Tarcze szlifierskie FSM 4080 | |
| Do materiałów niehartowanych i hartowanych 406 x 50 x 127 mm (43 A 46/60 HI 14 V 5 SF) |
3939320 |
| Do wysokostopowych, hartowanych stali od 62 HRC 406 x 50 x 127 mm (48 A 46/60 EF 14 VN F) |
3939321 |
| Do metali kolorowych i stopów twardych 406 x 50 x 127 mm (10 C 46/60 H 14 V) |
3939322 |
| Tarcza CBN do stali narzędziowych od 45 HRC forma 1 A 1 (400-T25-x4-127 B 126 C 75) |
3939325 |
| Tarcza diamentowa do stopów twardych i ceramiki forma 1 A 1 (400-T25-x4-127 D 126 C 75) |
3939326 |
