GBP DE Prasy krawędziowe sterowane CNC

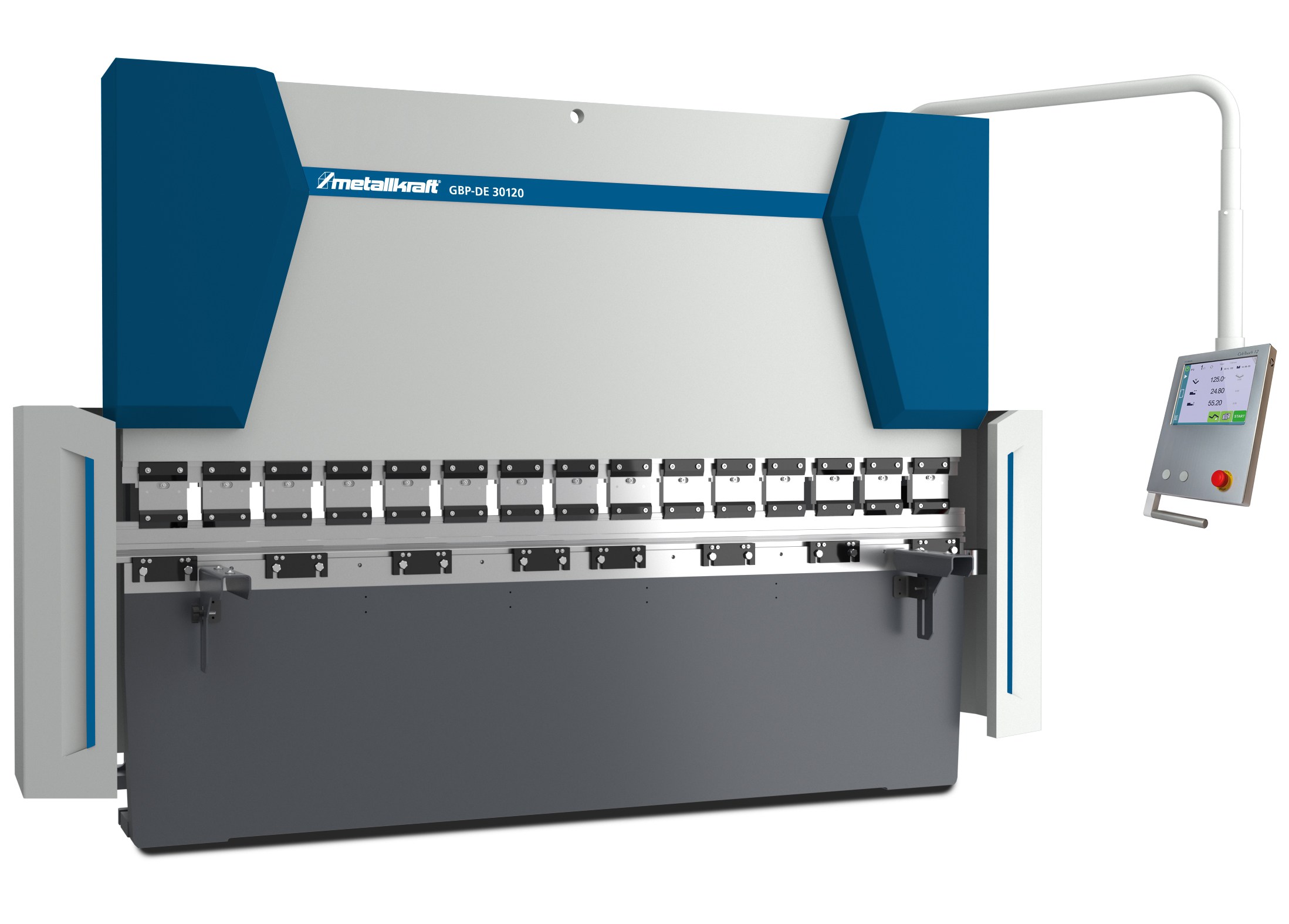

Prasa krawędziowa sterowana CNC w 3 osiach (Y1, Y2, X)

Sterowanie CNC – CybTouch 12.

Kompensacja ugięcia stołu CNC.

Szybkie mocowanie narzędzi górnych.



Numer katalogowy: 4552600/4553000/4553001 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

Wersja standardowa:
  • Solidna spawana konstrukcja stalowa
  • Sterowanie CNC CybTouch 12 z grafiką 2D- ekran dotykowy kolorowy wyposażony w sekwencje gięcia (sterownik na ramieniu obrotowym)
  • Oprogramowanie offline VisiTouch 2D
  • Tryb ECO – automatyczne wyłączanie pompy w trybie postoju trwającym powyżej kilka minut
  • Osie Y1, Y2 i X sterowane CNC
  • Elektromechaniczny zderzak tylny napędzany bezluzowymi śrubami i solidnymi prowadnicami
  • Dwa palce zderzaka tylnego regulowane ręcznie w kierunku wzdłużnym na szynie liniowej
  • Kompensacja ugięcia stołu sterowana CNC
  • Oś –R sterowana manualnie
  • Dwa regulowane przednie ramiona podporowe
  • Mocowanie narzędzi typu Amada/ Promecam
  • Szybkie zaciskowe mocowanie narzędzia górnego
  • Kompletny zestaw narzędzi segmentowych
  • Zestaw standardowych narzędzi Multi V 85° (16/22/35/50mm)
  • Laserowe zabezpieczenie przestrzenie roboczej Fissler Akas II poruszające się wraz z licem górnym. FPSC system
  • Sterownik PLC bezpieczeństwa Fiessler FMSC
  • Boczne i tylne drzwi zabezpieczone wyłącznikami krańcowymi
  • Wysokiej jakości komponenty hydrauliczne i elektroniczne takich jak Siemens, Bosch
  • Ruchomy podwójny pedał nożny

Sterowanie CybTouch12 (Standard)

  • Duży kolorowy ekran dotykowy
  • Mozliwość rysowania procesu gięcia na ekranie dotykowym
  • Prosta i czytelna obsługa. Duża biblioteka narzędzi
  • Intuicyjna obsługa panelu sterowania
  • Pełne oprogramowanie dla seryjnej i wydajnej produkcji
  • Wygodna bezprzewodowa możliwość wgrywania programu oraz aktualizacja.
  • Możliwość powrotu do wersji wyjściowej za pomocą komputera stacjonarnego lub osobistego
  • Port USB
  • Duża biblioteka języków dla sterowania panelem
  • Różne automatyczne kalkulacje dla procesu gięcia
  • Programy i sekwencje gięcia mogą być zapisywane w pamięci
  • Kompensacja ugięcia stołu
  • Łatwe ręczne sterowanie
  • Streowanie CNC -3 osiami (Y1-Y2-X) opcjonalnie 4 oś – R – sterowana CNC
  • Kalkulacja siły gięcia
  • Kalkulacja siły docisku dla kompensacji stołu.
  • Każdy etap gięcia może mieć swoje narzędzie
  • Kalkulacja głębokości posuwu narzędzi
Wyposażenie opcjonalne:
  • Sterowanie CNC DELEM DA 53 T (opcja)
  • Sterowanie CNC DELEM DA 58T (opcja)
  • Sterowanie CYBELEC VISI TOUCH 15-2D (opcja)

Dane techniczne
Model GBP DE 2680 GBP DE 30120 GBP DE 30200
Nr art. 4552600 4553000 4553001
Długość gięcia [mm] 2600 3020 3020
Siła nacisku [t] 80 125 200
Skok [mm] 160 200 200
Odl. między kolumnami [mm] 2200 2650 2650
Prześwit [mm] 300 300 300
Posuw szybki/dojazd [mm/s] 100 100 100
Prędkość gięcia [mm/s] 10 10 7,5
Prędkość powrotu [mm/s] 80 80 80
Tylny zderzak [mm] 500 500 500
Wysokość stołu [mm] 880 900 900
Szerokość stołu [mm] 98 98 98
Liczba wsporników [szt] 2 2 2
Tylny palec HA [szt] 2 2 2
Odjazd w osi X [mm] 500 500 500
Prędkość osi X [mm/s] 500 500 500
Odjazd osi R [mm] 150 150 150
Prędkość osi R [mm/s] 100 100 100
Poj. zbiornika oleju [l] 120 120 210
Napięcie [V] 400 400 400
Moc silnika [kW] 7,5 11 15
Wymiary (dł. x szer. x wys.) 3.230 x 1.340 x 2.160 3.660 x 1.340 x 2.400 3.680 x 1.350 x 2.460
Waga ok. [kg] 5.500 9.600 11.100
