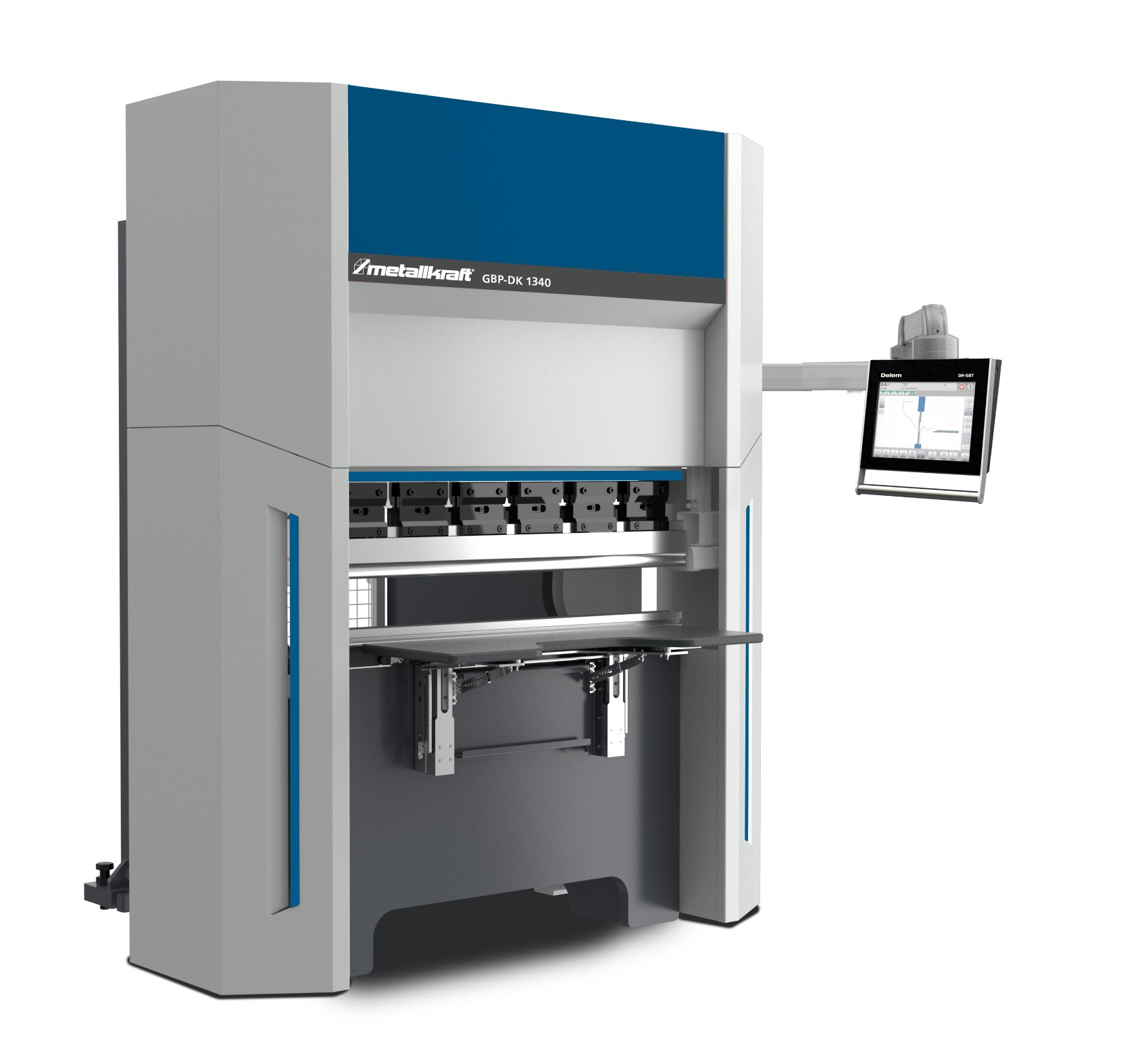

GBP DK Prasa krawędziowa CNC Servo z napędem elektrycznym


za pomocą serwomotorów i śrub kulowych.

Numer katalogowy: 4571001/4571302 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

Wersja standardowa:
  • Elektryczny napęd za pomocą serwomotorów i śrub kulowych zmniejsza zużycie energii i poziom hałasu
  • Brak układu hydraulicznego
  • Korpus maszyny zaprojektowany jako stabilna wymiarowo rama typu O
  • Możliwa wysoka prędkość gięcia, do 20 mm/s
  • Graficzne sterowanie CNC 2D DELEM DA-58T
  • Laser bezpieczeństwa Nuova DSP-AP i sterownik bezpieczeństwa PLC MCS (ręczna regulacja wysokości)
  • Z szybkim mocowaniem górnego narzędzia (AMADAPROMECAM z boczną wymianą narzędzia)
  • Standardowa matryca multi-V (60 mm) ES 2067 (835 mm długości + raz segmentowana)
  • Obszar roboczy oświetlony diodami LED
  • Mobilna jednostka sterowania nożnego z dwoma przyciskami nożnymi
  • Płyty mocujące matrycę na całej długości gięcia

Sterowanie Delem DA-58T (Standard)

  • Dzięki wygodnemu sterowaniu CNC DA 58T produkty są programowane graficznie za pomocą interfejsu dotykowego. Po utworzeniu profilu sekwencja gięcia jest określana automatycznie i może być regulowana ręcznie przez operatora. Sekwencja gięcia jest symulowana za pomocą grafiki 2D
  • Automatyczne obliczanie głębokości krawędzi, siły nacisku, sekwencji gięcia, głębokości zatrzymania, wysokości zatrzymania, siły tłoczenia i długości rozciągnięcia
  • Wykrywanie kolizji i ostrzeżenie o kolizji
  • Programowalna prędkość gięcia, czas prasowania i prędkość wycofywania
  • Graficzne wyświetlanie sekwencji gięcia podczas pracy
  • Graficzna biblioteka produktów i narzędzi
  • 15-calowy ekran dotykowy

Dane techniczne
Model GBP DK 920 GBP DK 1340
Nr art. 4571001 4571302
Długość gięcia [mm] 900 1300
Siła nacisku [t] 20 40
Skok [mm] 150 150
Odl. między kolumnami [mm] 960 1065
Prześwit [mm] 375 375
Posuw szybki/dojazd [mm/s] 150 150
Prędkość gięcia [mm/s] 20 20
Prędkość powrotu [mm/s] 150 150
Tylny zderzak [mm] 350 500
Wysokość stołu [mm] 850 850
Szerokość stołu [mm] 90 90
Liczba wsporników [szt] 2 2
Tylny palec HA [szt] 2 2
Odjazd w osi X [mm] 350 500
Prędkość osi X [mm/s] 300 1000
Odjazd osi R [mm] 150 150
Prędkość osi R [mm/s] 100 100
Napięcie [V] 400 400
Moc silnika [kW] 3,8 2x 3,8
Wymiary (dł. x szer. x wys.) 1.280 x 1.760 x 2.190 1.880 x 2.435 x 2.320
Waga ok. [kg] 2000 3400
