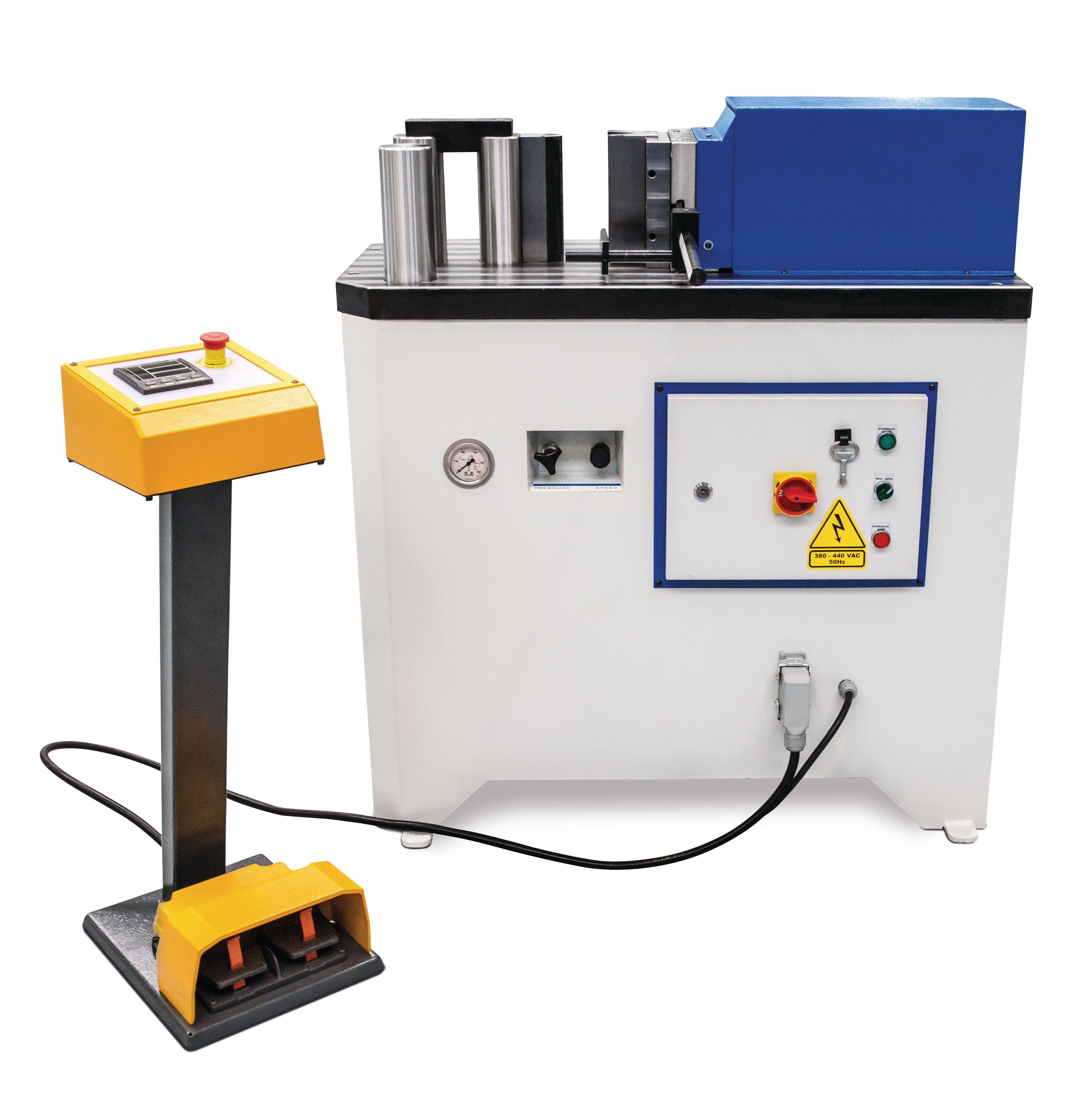

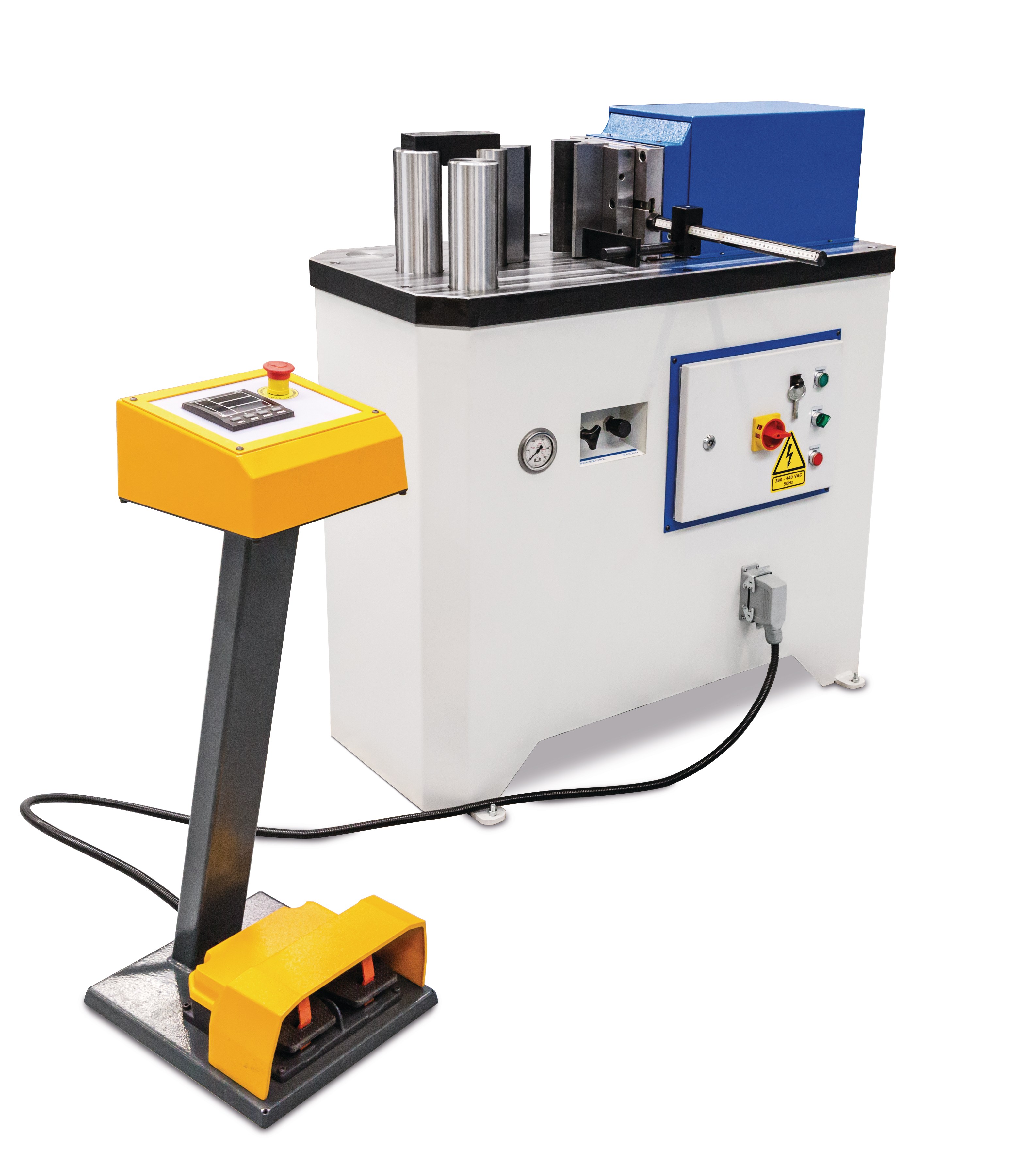

HBP 10 – Hydrauliczna pozioma prasa gnąca z kontrolą NC
Opis produktu
- Umożliwia precyzyjne gięcie rur oraz materiałów pełnych
- Trwała konstrukcja narzędzi z hartowanej stali
- Oparta na sterowaniu manualnym za pomocą dwóch pedałów nożnych ( dojazd-odjazd)
- Z możliwością programowania automatycznego dojazdu oraz odjazdu narzędzia gnącego
- Łatwa wymiana narzędzia za pomocą uchwytu szybkozmiennego
- Moduł pedała nożnego wyposażony w cyfrowy wyświetlacz oraz przycisk Emergency stop
| Model | HBP 10 |
| Nr art. | 3812510 |
| Siła nacisku max. | 10 t |
| Objętość zbiornika oleju | 12 l |
| Giętkość materiału do gięcia | 150 x 8 mm |
| Materiał rury | 42 x 3,2 mm |
| Skok max. | 185 mm |
| Średnica | 60 mm |
| Wysokość narzędzia | 150 mm |
| Prędkość robocza | 10 mm/s |
| Prędkość powrotu | 10 mm/s |
| Długość stołu | 450 mm |
| Szerokość stołu | 900 mm |
| Wysokość robocza | 915 mm |
| Moc silnika | 1,1 kW |
| Długość | 900 mm |
| Szerokość / głębokość | 450 mm |
| Wysokość | 1130 mm |
| Waga | 250 kg |
Zakres dostawy HBP 10:
- Stempel 68°;
Wys. = 200 mm; R = 5 mm - Szybkowymienny segment 60°;
Wys. = 150 mm; V = 60 mm - Pedał nożny z wyświetlaczem cyfrowym

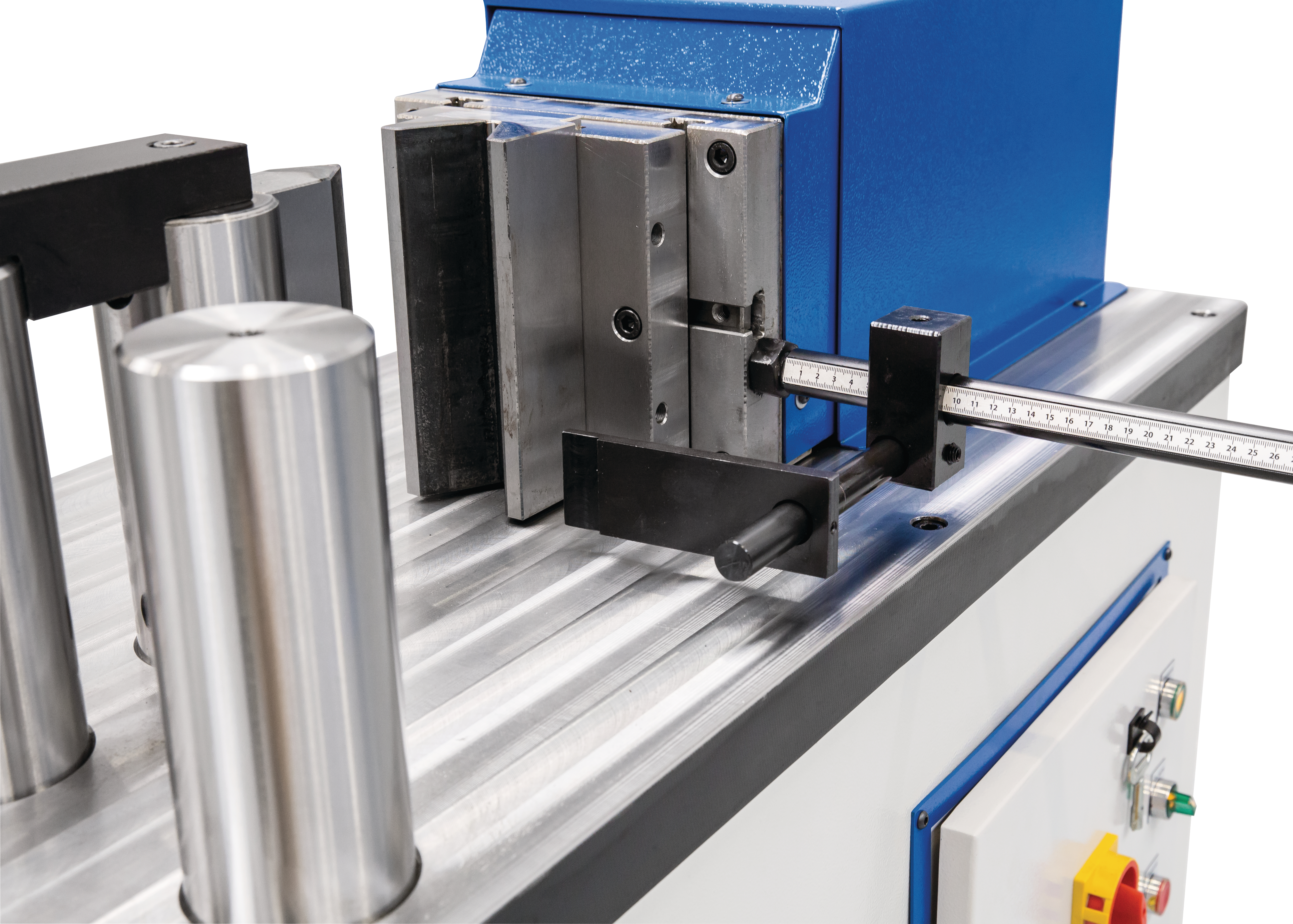

- Ogranicznik boczny 300 mm
| Akcesoria dodatkowe: | |
| Rama do gięcia i uchwyt przeciwny do narzędzi do gięcia rur | 3888060 |
| Segment gięcia żeliwa szarego 3/8 “ | 3888061 |
| Segment do gięcia żeliwa szarego 1/2 “ | 3888062 |
| Segment gięcia żeliwa szarego 3/4 “ | 3888063 |
| Segment gięcia żeliwa szarego 1 “ | 3888064 |
| Segment gięcia żeliwa 1 1/4 “ | 3888065 |
| Segment gięcia żeliwa szarego 1 1/2 “ | 3888066 |
| Segment gięcia żeliwa szarego 2 “ | 3888067 |
| Hartowane i szlifowane narzędzia do gięcia (dla HBP 10) | |
| Stempel 85°, H = 150 mm, R = 1 mm | 3888101 |
| Stempel 85°, H = 150 mm, R = 5 mm | 3888102 |
| Stempel 85°, H = 150 mm, R = 10 mm | 3888103 |
| Stempel 30°, H = 150 mm, R = 5 mm | 3888104 |
| Trzpień do gięcia 25 x 25 mm – nośność 6 t / m | 3888105 |
| Trzpień do gięcia 30 x 30 mm – nośność 10 t / m | 3888106 |
| Trzpień do gięcia 40 x 40 mm – nośność 25 t / m | 3888107 |
| Szybka zmiana segmentów multi 85°, H = 150 mm V = 16/22/35/50 mm, max. gr materiału 4 mm | 3888120 |
| Szybkozmienny segment gnący 85°, H = 150, V = 63 mm | 3888121 |
| Szybkozmienny segment gnący 85°, H = 150, V = 80 mm | 3888122 |
| Szybkozmienny segment gnący 85°, H = 150, V = 100 mm | 3888123 |
| Szybkozmienny segment gnący 85°, H = 150, V = 125 mm | 3888124 |
| Szybkozmienny segment gnący 85°, H = 150, V = 160 mm | 3888125 |
| Szybkozmienny segment gnący 45°, H = 150, V = 50 mm | 3888126 |
| Narzędzie do gięcia dla płaskiego materiału (dla HBP 10) | |
| Rama do gięcia i przeciwwaga | 3888150 |
| Narzędzie do gięcia płaskiego materiału, w tym śruby i podkładki dla materiału 4/6/8 mm | 3888151 |
| Narzędzia do prostowania (dla HBP 10) | |
| Prostowanie pręta ok. 800 mm z zaczepem i stempelkiem prostującym | 3888155 |
