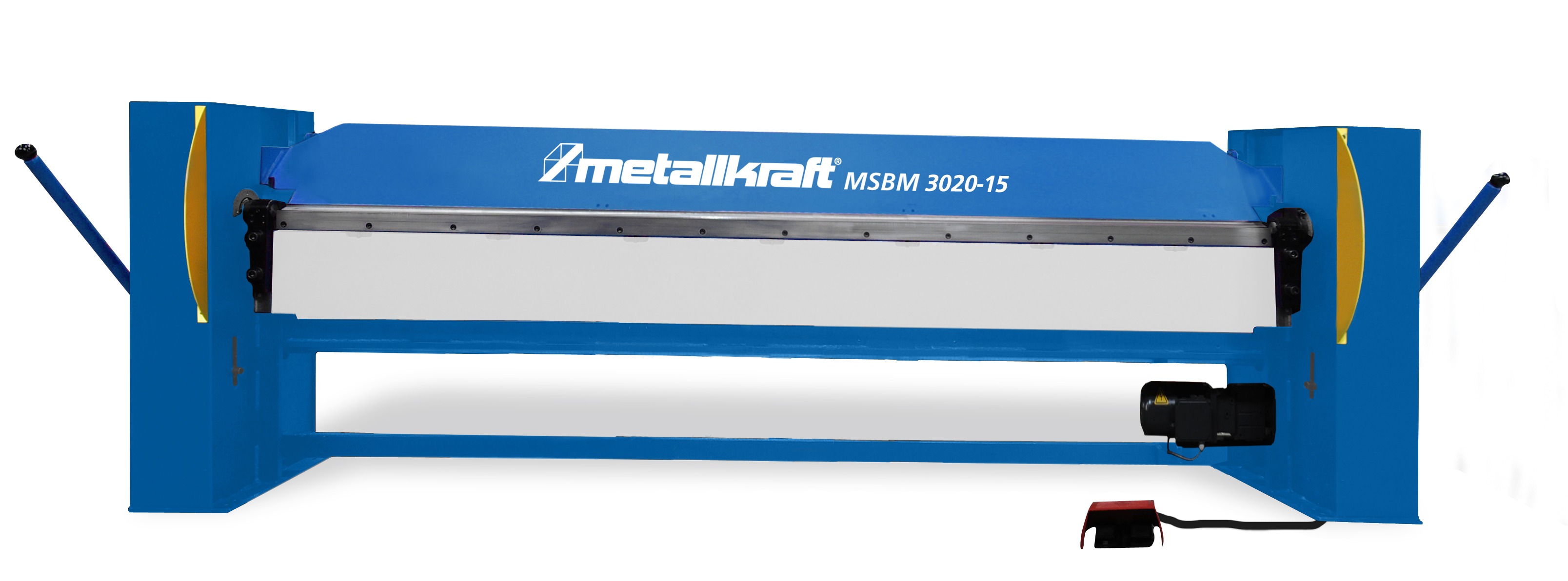

MSBM Półsilnikowe zaginarki w wersji ciężkiej z obsługą nożną


Model: MSBM 1520-25 /MSBM 2020-25 /MSBM 2520-20 /MSBM 3020-15 /MSBM 1520-25 S /MSBM 2020-25 S /MSBM 2520-20 S /MSBM 3020-15 S /
MSBM 1520-25 SH /MSBM 2020-25 SH /MSBM 2520-20 SH /MSBM 3020-15 SH

Numer katalogowy: 3779030/ 3779031/ 3779032/ 3779033/ 3779040 /3779041 /3779042 /3779043/ 3779050/ 3779051/ 3779052 /3779053 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Wersja półsilnikowa – ręczna obsługa lica górne­go, silnikowy proces gięcia
  • Zaprojektowana do użytku profesjonalnego
  • Z obsługą nożną
  • Ciężka, kompaktowa konstrukcja spawana
  • Z ciągłą szyną do gięcia ostrego
  • Seryjnie z ręczną regulacją kąta gięcia za pomocą pierścienia krzywkowego
  • Właściwie nie wymaga konserwacji

Modele S

  • Z segmentowanymi narzędziami górnymi

Modele SH

  • Z wysokimi, segmentowanymi stopkami
Typ Podział na segmenty MSBM S / MSBM SH
MSBM 1520-25 S / SH 25-30-35-40-45-50-75-100-150-220-250-500
MSBM 2020-25 S / SH 25-30-35-40-45-50-75-100-150-200-200-270-400-400
MSBM 2520-20 S / SH 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500
MSBM 3020-15 S / SH 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500-500



Model Szerokość

robocza

maks.

  Grubość blachy maks.*  Przepust między

licem górnym a dolnym

maks.

  Moc silnika

Gięcie

  Ciężar  Wymiary

dł. x szer. x wys.

w mm

  Nr art.
MSBM 1520-25 1520 mm 2,5 mm 140 mm 1,1 kW 1060 kg 2475 x 560 x1290 3779030
MSBM 2020-25 2020 mm 2,5 mm 140 mm 1,1 kW 1450 kg 2975 x 560 x1290 3779031
MSBM 2520-20 2520 mm 2,0 mm 140 mm 1,1 kW 1780 kg 3475 x 560 x 1290 3779032
MSBM 3020-15 3020 mm 1,5 mm 140 mm 1,1 kW 2200 kg 3975 x 560 x 1290 3779033
MSBM 1520-25 S 1520 mm 2,5 mm 140 mm 1,1 kW 1060 kg 2475 x 560 x 1290 3779040
MSBM 2020-25 S 2020 mm 2,5 mm 140 mm 1,1 kW 1450 kg 2975 x 560 x 1290 3779041
MSBM 2520-20 S 2520 mm 2,0 mm 140 mm 1,1 kW 1780 kg 3475 x 560 x 1290 3779042
MSBM 3020-15 S 3020 mm 1,5 mm 140 mm 1,1 kW 2200 kg 3975 x 560 x 1290 3779043
MSBM 1520-25 SH 1520 mm 2,5 mm 140 mm 1,1 kW 1060 kg 2475 x 560 x 1290 3779050
MSBM 2020-25 SH 2020 mm 2,5 mm 140 mm 1,1 kW 1450 kg 2975 x 560 x 1290 3779051
MSBM 2520-20 SH 2520 mm 2,0 mm 140 mm 1,1 kW 1780 kg 3475 x 560 x 1290 3779052
MSBM 3020-15 SH 3020 mm 1,5 mm 140 mm 1,1 kW 2200 kg 3975 x 560 x 1290 3779053

*Podawana moc odnosi się do materiału o wytrzymałości na rozciąganie 400N/mm2; moc gięcia VA: współczynnik 0,75; moc gięcia aluminium: współczynnik 1,2; do gięcia stali szlachetnej konieczne jest opcjonalne utwardzanie narzędzi

Akcesoria MSBM 1520-25 / S / SH Nr art.
Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100 – 1000 mm 3797005
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75 – 760 mm 3797010
Ogranicznik tylny, pokrętło, urządzenie pomiarowe i palcami oporowymi, 6 – 760 mm 3797020
Nożyce rolkowe do blach o grubości do 0,8 mm 3797030



Akcesoria MSBM 2020-25 / S / SH Nr art.
Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100 – 1000 mm 3797006
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75 – 760 mm 3797011
Ogranicznik tylny, pokrętło, urządzenie pomiarowe i palcami oporowymi, 6 – 760 mm 3797021
Nożyce rolkowe do blach o grubości do 0,8 mm 3797031



Akcesoria MSBM 2520-20 / S / SH Nr art.
Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100 – 1000 mm 3797007
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75 – 760 mm 3797012
Ogranicznik tylny, pokrętło, urządzenie pomiarowe i palcami oporowymi, 6 – 760 mm 3797022
Nożyce rolkowe do blach o grubości do 0,8 mm 3797032



Akcesoria MSBM 3020-15 / S / SH Nr art.
Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100 – 1000 mm 3797008
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75 – 760 mm 3797013
Ogranicznik tylny, pokrętło, urządzenie pomiarowe i palcami oporowymi, 6 – 760 mm 3797023
Nożyce rolkowe do blach o grubości do 0,8 mm 3797033

Utwardzanie narzędzi standardowych na zamówienie!

Hartowana szyna do gięcia ostrego i listwa gnąca / hartowane segmentowane narzędzia i listwa gnąca / hartowane stopki i listwa gnąca
