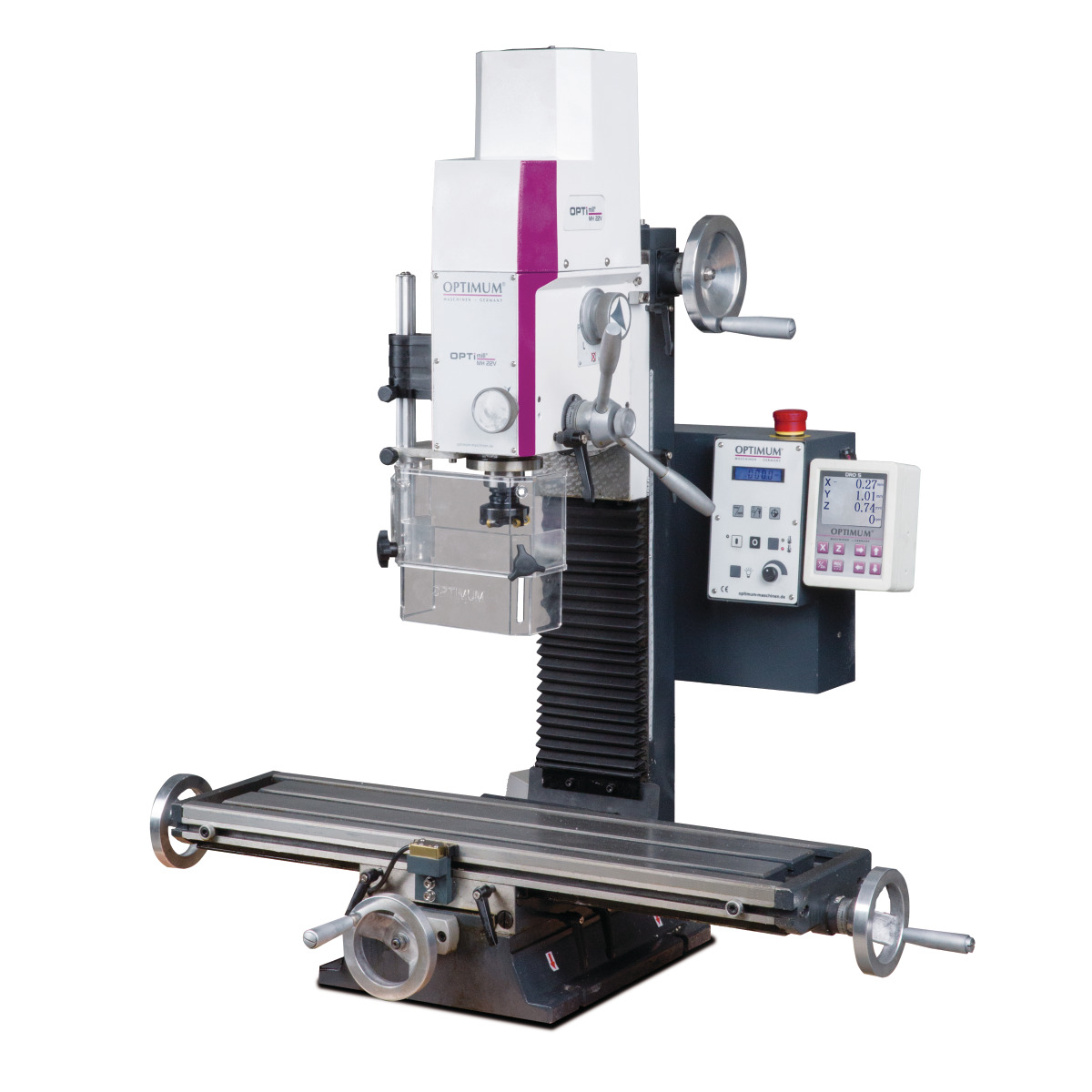

MH 22VD Wiertarko-frezarka
Stabilna wiertarko-frezarka z elektronicznym bezstopniowym napędem.
Z cyfrowym wskaźnikiem położenia DRO5
Model: MH 22VD
Opis produktu
- Bezstopniowa regulacja prędkości obrotowej
- Prosta wymiana narzędzia
- Wrzeciona posuwu ustawiane regulowanymi nakrętkami
- Wszystkie prowadnice są szlifowane i wiórkowane (kieszenie olejowe do smarowania)
- Łożyska kulkowe skośne w osiach, ustawiane bez luzu
- Głowica wiertarsko-frezująca wychylana o ± 90 stopni
- Osłona ochronna o regulowanej wysokości z mikroprzełącznikiem
| Model | MH 22VD |
| Nr artykułu | 3338136 |
| Dane techniczne | |
| Napięcie elektryczne | 230 V / 1 Ph ~50 Hz |
| Moc silnika napędu wrzeciona | 950W |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR) | Ø 20mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 16 mm |
| Maks. średnica głowicy frezarskiej | Ø 52 mm |
| Maks. średnica freza trzpieniowego | Ø 12 mm |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona | 50 mm |
| Mocowanie we wrzecionie | BT20 |
| Odległość wrzeciona od kolumny | 170 mm |
| Głowica wiertarsko-frezarska | |
| Zakres wychylenia | ± 600 |
| Zakres prędkości obrotowych wrzeciona | 90- 3.000 min-1 |
| Zakres wychylenia | 2 stopnie, elektronicznie regulowana prędkość obrotowa |
| Stół krzyżowy | |
| Długość stołu | 700 mm |
| Szerokość stołu | 180 mm |
| Szerokość rowka teowego / rozstaw | 12 mm / 63 mm |
| Maksymalne obciążenie stołu krzyżowego | 50 kg |
| Maksymalne przesuwy | |
| Oś X | 480 mm |
| Oś Y | 175 mm |
| Oś Z | 210 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 945 x 650 x 950 mm |
| Waga | 120 kg |
