MH 25V Pionowa frezarka stołowa
Opis produktu

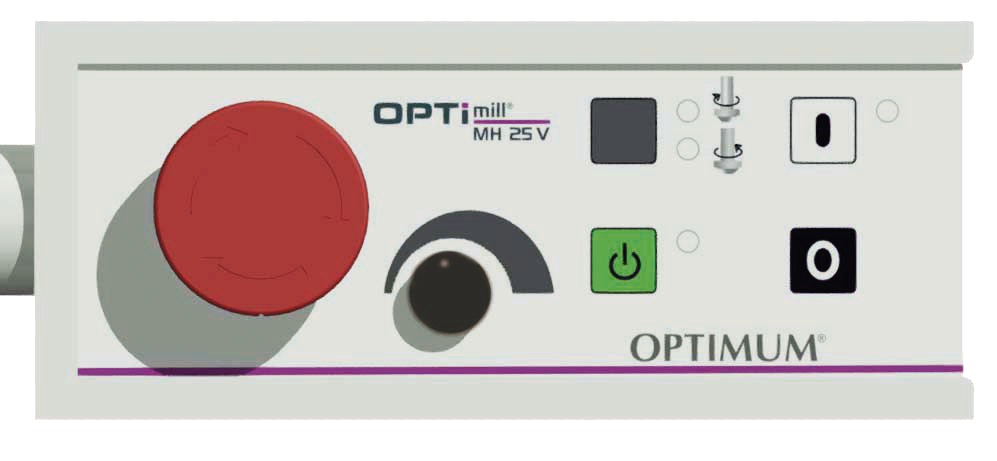

- Prosta w obsłudze klawiatura foliowa
- Przeciwwaga ułatwia przesuwanie osi Z
- Bezstopniowa regulacja prędkości obrotowej

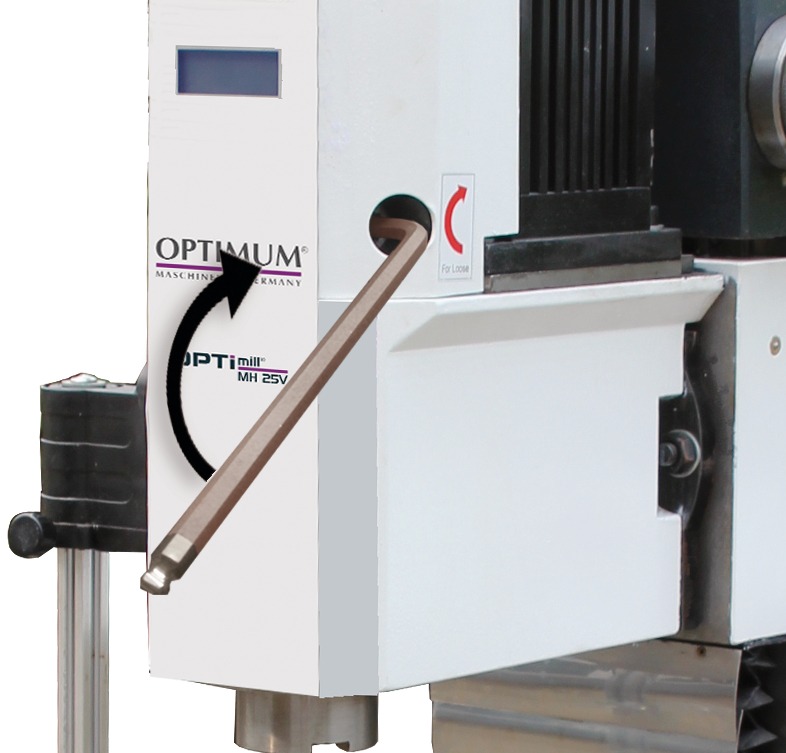

- Prosta wymiana narzędzia dzięki dźwigni wahliwej
- Prowadnice przesuwów ustawiane regulowanymi nakrętkami
- Wszystkie prowadnice są szlifowane oraz skrobane (kieszenie olejowe do smarowania)
- Precyzyjne wykończenie
- Łożyska kulkowe – skośne w osiach, ustawiane bez luzu
- Głowica wiertarsko-frezarska wychylana o ± 450
- Przełącznik obrotów wrzeciona prawo/lewo
- Osłona ochronna o regulowanej wysokości z mikrowyłącznikiem
- Stabilna prowadnica o przekroju w kształcie jaskółczego ogona precyzyjnie szlifowana oraz skrobana, z regulowanymi listwami klinowymi
| Model | MH 25V |
| Nr artykułu | 3338155 |
| Dane maszyny | |
| Napięcie elektryczne | 230 V / 1 Ph ~50 Hz |
| Całkowita moc zainstalowania | 2 kW |
| Wrzeciono frezarskie | |
| Moc silnika napędu wrzeciona | 1,5 kW |
| Moment obrotowy silnika napędowego | 10 Nm |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR) | Ø 25 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 20 mm |
| Maks. średnica głowicy frezarskiej | Ø 50 mm |
| Maks. średnica freza trzpieniowego | Ø 25 mm |
| Mocowanie wrzeciona | |
| Mocowanie we wrzecionie | BT 30 |
| Odległość wrzeciona od kolumny | 185 mm |
| Głowica wiertarsko-frezarska | |
| Zakres wychylenia | 450 |
| Zakres prędkości obrotowych wrzeciona | 200 – 4.000 min-1 |
| Stopnie przekładni | elektroniczna – bezstopniowa regulacja obrotów |
| Stół krzyżowy | |
| Odstęp wrzeciono – stół | 300 mm |
| Długość x szerokość stołu | 620 x 180 mm |
| Szerokość rowka teowego / ilość / rozstaw | 12 mm / 3 / 50 mm |
| Maksymalne obciążenie | 30 kg |
| Maksymalne przesuwy | |
| Oś X | manualnie 400 mm |
| Oś Y | manualnie 210 mm |
| Oś Z | manualnie 270 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 914 x 844 x 1 119 mm |
| Ciężar całkowity | 192 kg |
| Akcesoria | Nr artykułu |
| Uchwyt głowicy frezowej | 3536306 |
| Uchwyt wiertarki | 3536303 |
| Uchwyt Weldon Ø 6 mm | 3536310 |
| Uchwyt Weldon Ø 8 mm | 3536311 |
| Uchwyt Weldon Ø 10 mm | 3536312 |
| Uchwyt Weldon Ø 12 mm | 3536313 |
| Uchwyt Weldon Ø 16 mm | 3536314 |
| Uchwyt Weldon Ø 20mm | 3536315 |
| Adapter | 3536305 |
| Oprawka tulei zaciskowych ER 32 | 3536304 |
| Klucz do tulei zaciskowych ER 32 | 3536307 |
| Zestaw tulei zaciskowych ER 32 | 3441122 |
| Urządzenie do regulacji wysokości | 3536290 |
| Narzędzie pomocnicze do montażu i ustawienia narzędzia | 3536193 |
| Wycior do stożka | 3536301 |

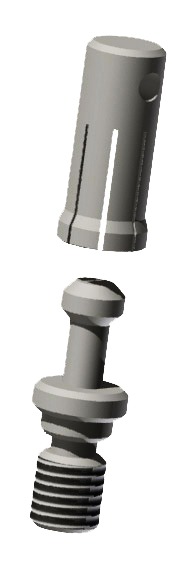

| Sworzeń dociskowy | 3536302 |
| Zestaw startowy BT 30 | 3536107 |
| Uchwyt głowicy frezarskiej Uchwyt wiertarki Po 2 sztuki uchwytów Weldon 6 mm i /20 mm Po 1 sztuce uchwytu Weldon Ø 8 / 10 / 12 / 16mm Adapter BT 30 Oprawka tulei zaciskowych ER 32 Klucz do tulei zaciskowych ER 32 18-częściowy zestaw tulei zaciskowych ER 32 Urządzenie do regulacji wysokości Narzędzie pomocnicze do montażu i ustawienia narzędzia Sworzeń dociskowy Wycior do stożka |
|
| Uniwersalna podstawa | 3353009 |
| Wymiary dł. x szer. x wys.: 700 x 500 x 750 mm | |
| Stopa maszynowa SE1 -wibroizolator (potrzebne są 4 sztuki) |
3381012 |
