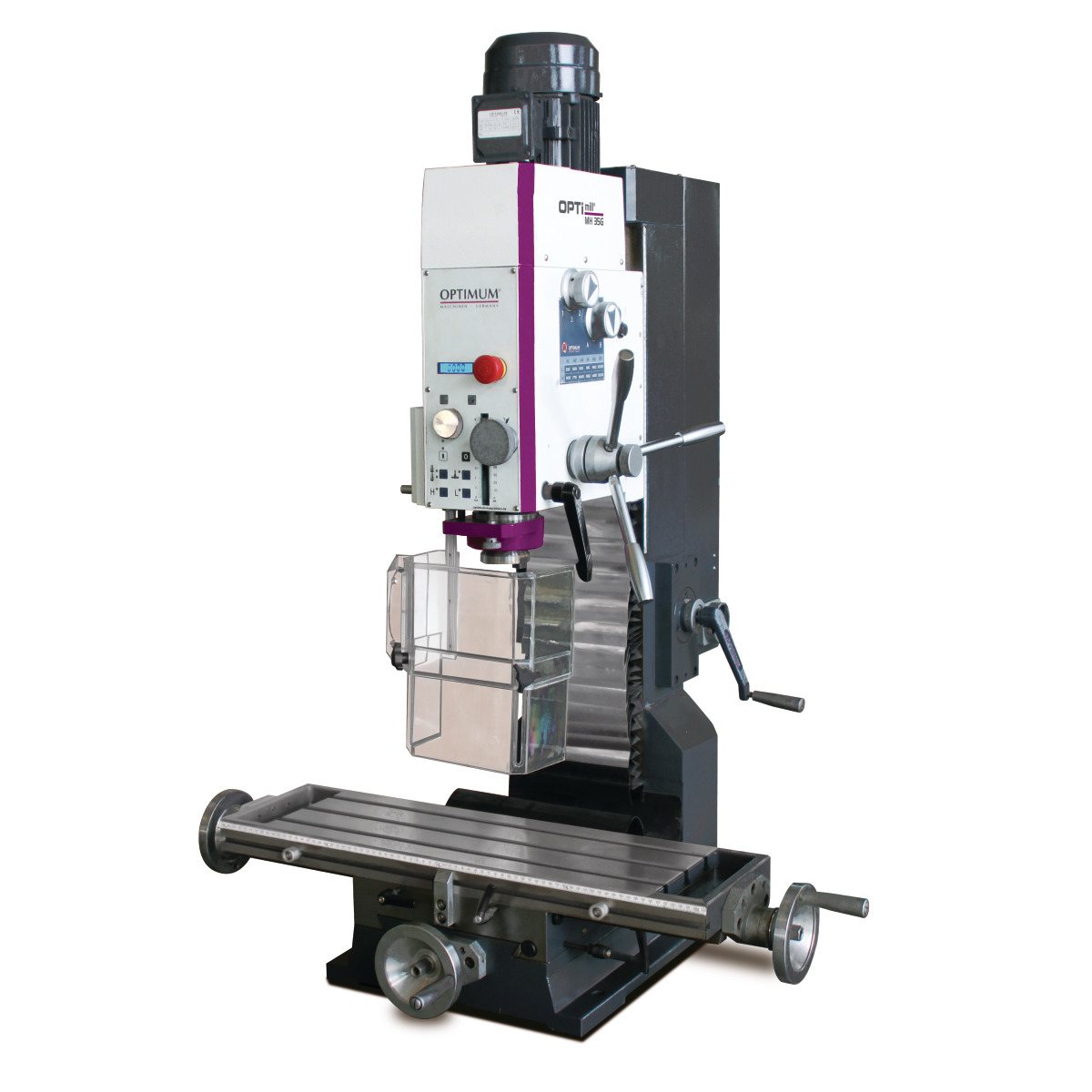

MH 35G Wiertarko-frezarka
Opis produktu
- Ciężkie, stabilne i masywne kolumny, wykonane z wysokiej jakości żeliwa, ze szlifowaną i skrobaną powierzchnią jaskółczego ogona, o wysokiej stabilności i precyzji
- Wysoka dokładność ruchu obrotowego dzięki łożyskowaniu stożkowo – wałeczkowym, lepsza niż 0,015mm mierzona w osi tulei wrzeciona
- Głowica obrabiarki wychylna o ± 60 °
- Regulowane listwy klinowe
- Ogranicznik głębokości
- Funkcja automatycznego gwintowania
- Osłona ochronna o regulowanej wysokości z mikrowyłącznikiem, chroniąca przed wyrzucanymi wiórami do maksymalnej ochrony użytkownika
- Dwustopniowy, przemysłowy silnik elektryczny
- Cyfrowy wskaźnik prędkości obrotowej wrzeciona
| Model | MH 35G |
| Nr artykułu | 3338165 |
| Dane techniczne | |
| Napięcie elektryczne | 400V / 1 Ph ~50 Hz |
| Moc silnika napędu wrzeciona | 1.1 / 1.5 kW |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR) | Ø 32mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 28 mm |
| Maks. średnica głowicy frezarskiej | Ø 80mm |
| Maks. średnica freza trzpieniowego | Ø 28 mm |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona | 90 mm |
| Mocowanie we wrzecionie | BT30 |
| Średnica pinoli wysuwnej | 68 mm |
| Odległość wrzeciona od kolumny | 215 mm |
| Głowica wiertarsko-frezarska | |
| Zakres wychylenia | ± 600 |
| Zakres prędkości obrotowych wrzeciona | 220- 3.100 min-1 |
| Zakres wychylenia | 2x 6 stopni |
| Stół krzyżowy | |
| Długość stołu | 750 mm |
| Szerokość stołu | 210 mm |
| Szerokość rowka teowego / rozstaw | 12 mm / 63 mm |
| Maksymalne obciążenie stołu krzyżowego | 170 kg |
| Maksymalne przesuwy | |
| Oś X | 450 mm |
| Oś Y | 200 mm |
| Oś Z | 460 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 850 x 1030 x 1340 mm |
| Waga | 316 kg |
| Akcesoria | Nr artykułu |
| Podstawa | 3353014 |
| Stół obrotowy RT 150 | 3356150 |
| Uniwersalne pompa chłodząca 230 V / 1 Ph | 3352002 |
| Precyzyjny uchwyt wiertarski 1 – 8 mm, B16 | 3050608 |
| Precyzyjny uchwyt wiertarski 1-10 mm, B16 | 3050610 |
| Precyzyjny uchwyt wiertarski 1-13 mm, B16 | 3050623 |
| Precyzyjny uchwyt wiertarski 1-16 mm, B16 | 3050626 |
| Wiertła spiralne HSS ze stożkiem Morse’a MK2 | 3051002 |
| Przystawka do gwintowania M5 – M12 / B16 | 3352042 |
