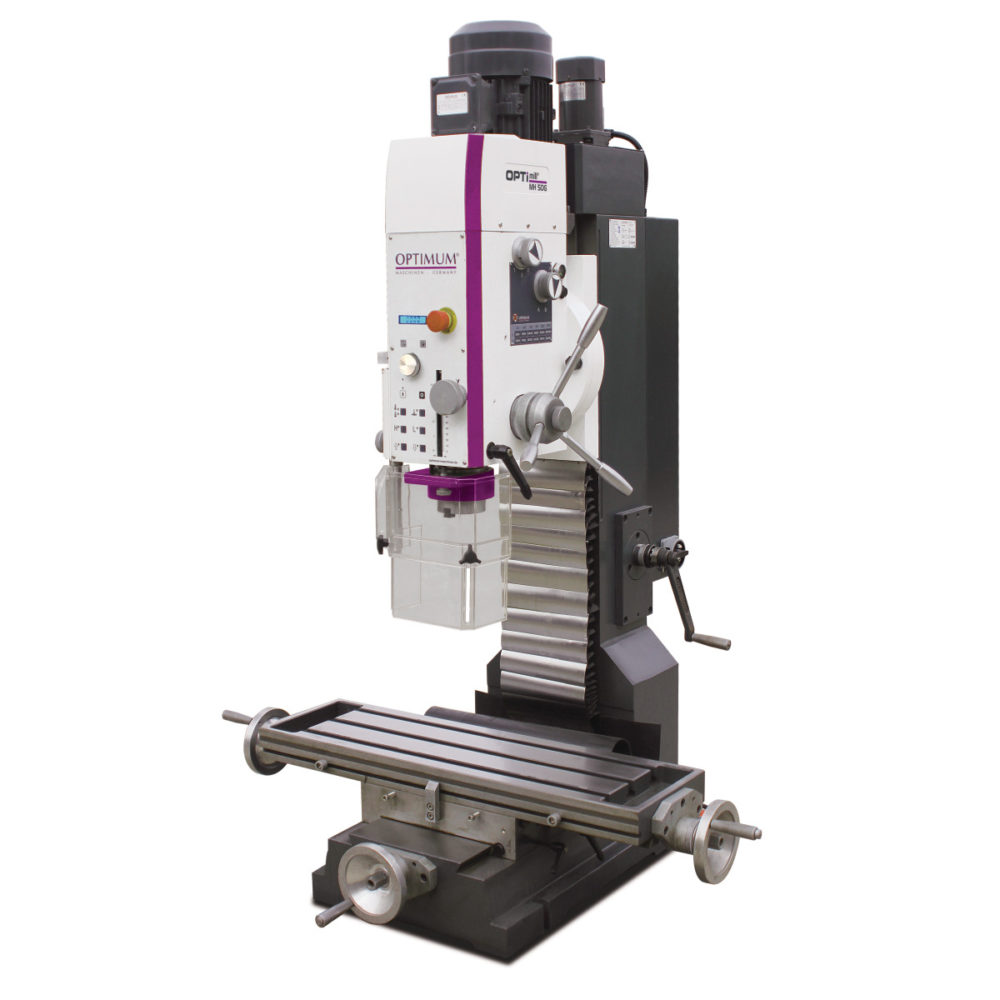

MH 50G Precyzyjna wiertarko-frezarka


Precyzyjna wiertarko-frezarka z mechaniczną zmianą prędkości poprzez przekładnię.

Model: MH 50G

Numer katalogowy: 3338180 Pobierz: Aktualną stronę w PDF

Opis produktu

  • Ciężkie, stabilne i masywne kolumny, wykonane z wysokiej jakości żeliwa, ze szlifowaną i skrobaną powierzchnią jaskółczego ogona, o wysokiej stabilności i precyzji
  • Wysoka dokładność ruchu obrotowego dzięki łożyskowaniu stożkowo – wałeczkowym, lepsza niż 0,015mm mierzona w osi tulei wrzeciona
  • Głowica obrabiarki wychylna o ± 60 °
  • Regulowane listwy klinowe
  • Ogranicznik głębokości
  • Funkcja automatycznego gwintowania
  • Osłona ochronna o regulowanej wysokości z mikrowyłącznikiem, chroniąca przed wyrzucanymi wiórami do maksymalnej ochrony użytkownika
  • Dwustopniowy, przemysłowy silnik elektryczny
  • Cyfrowy wskaźnik prędkości obrotowej wrzeciona
Model MH 50G
Nr artykułu 3338180
Dane techniczne
Napięcie elektryczne 400V / 1 Ph ~50 Hz
Moc silnika napędu wrzeciona 1.5 / 2.2  kW
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR) Ø 38 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 32 mm
Maks. średnica głowicy frezarskiej Ø 80 mm
Maks. średnica freza trzpieniowego Ø 32 mm
Mocowanie wrzeciona
Wysuw tulei wrzeciona 115 mm
Mocowanie we wrzecionie BT40
Średnica pinoli wysuwnej 80 mm
Odległość wrzeciona od kolumny 260 mm
Głowica wiertarsko-frezarska
Zakres wychylenia ± 300
Zakres prędkości obrotowych wrzeciona 225- 3.260 min-1
Ilość stopni prędkości przekładni 2 x 6 stopni
Stół krzyżowy
Długość stołu 850 mm
Szerokość stołu 240 mm
Szerokość rowka teowego / rozstaw 18 mm / 80 mm
Maksymalne obciążenie stołu krzyżowego 175 kg
Maksymalne przesuwy
Oś X 520 mm
Oś Y 260 mm
Oś Z 460 mm
Wymiary
Długość x szerokość x wysokość 1210 x 1020 x 1645 mm
Waga 525 kg



Akcesoria Nr artykułu
Podstawa 3353015
