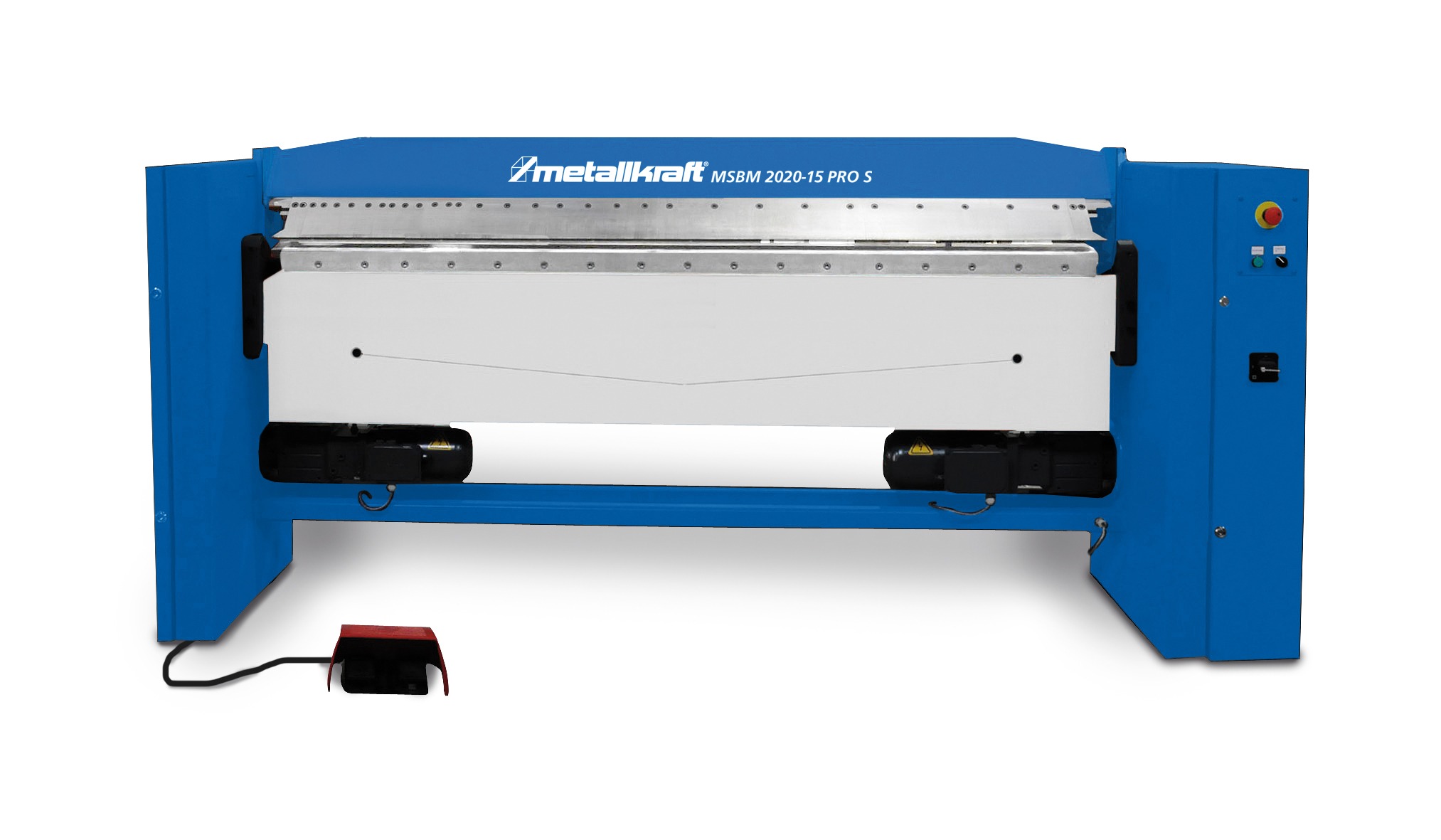

MSBM PRO Silnikowe zaginarki w wersji ciężkiej do blach grubości do 1,75 mm
Modele: MSBM 1520-17 PRO /MSBM 2020-15 PRO /MSBM 2520-12 PRO /MSBM 3020-10 PRO /MSBM 1520-17 PRO S /MSBM 2020-15 PRO S /MSBM 2520-12 PRO S /MSBM 3020-10 PRO S /MSBM 1520-17 PRO SH /MSBM 2020-15 PRO SH /MSBM 2520-12 PRO SH /MSBM 3020-10 PRO SH
Opis produktu
- Do blach o grubości do 1,75 mm
- Z obsługą nożną
- Ciężka, kompaktowa konstrukcja spawana
- Dynamiczny napęd silnikami firmy Lenze Z ciągłą szyną do gięcia ostrego
- Seryjnie z ręczną regulacją kąta gięcia
- Właściwie nie wymaga konserwacji
- Przedmiot obrabiany jest zaciskany przy użyciu silnika
Modele S
- Z segmentowanymi narzędziami górnymi
Modele SH
- Z wysokimi, segmentowanymi stopkami
| Typ | Podział na segmenty MSBM PRO S / SH |
| MSBM 1520-17 PRO S / SH | 25-30-35-40-45-50-75-100-150-220-250-500 |
| MSBM 2020-15 PRO S / SH | 25-30-35-40-45-50-75-100-150-200-200-270-400-400 |
| MSBM 2620-12 PRO S / SH | 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500 |
| MSBM 3020-10 PRO S / SH | 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500-500 |
| Model | Szerokość
robocza maks.
|
Grubość blachy maks.* | Przepust między licem górnym a dolnym maks. |
Moc silnika Lico Gięcie |
Ciężar | Wymiary dł. x szer. x wys. mm | Nr art. | |
| MSBM 1520-17 PRO | 1520 mm | 1,75 mm | 110 mm | 0,37 kW | 0,75 kW | 810 kg | 2150 x 700 x 1100 | 3779060 |
| MSBM 2020-15 PRO | 2020 mm | 1,5 mm | 110 mm | 0,37 kW | 0,75 kW | 1050 kg | 2650 x 700 x 1100 | 3779061 |
| MSBM 2520-12 PRO | 2520 mm | 1,25 mm | 110 mm | 0,37 kW | 0,75 kW | 1290 kg | 3150 x 700 x 1100 | 3779062 |
| MSBM 3020-10 PRO | 3020 mm | 1,0 mm | 110 mm | 0,37 kW | 0,75 kW | 1610 kg | 3650 x 700 x 1100 | 3779063 |
| MSBM 1520-17 PRO S | 1520 mm | 1,75 mm | 110 mm | 0,37 kW | 0,75 kW | 810 kg | 2150 x 700 x 1100 | 3779070 |
| MSBM 2020-15 PRO S | 2020 mm | 1,5 mm | 110 mm | 0,37 kW | 0,75 kW | 1050 kg | 2650 x 700 x 1100 | 3779071 |
| MSBM 2520-12 PRO S | 2520 mm | 1,25 mm | 110 mm | 0,37 kW | 0,75 kW | 1290 kg | 3150 x 700 x 1100 | 3779072 |
| MSBM 3020-10 PRO S | 3020 mm | 1,0 mm | 110 mm | 0,37 kW | 0,75 kW | 1610 kg | 3650 x 700 x 1100 | 3779073 |
| MSBM 1520-17 PRO SH | 1520 mm | 1,75 mm | 110 mm | 0,37 kW | 0,75 kW | 810 kg | 2150 x 700 x 1100 | 3779080 |
| MSBM 2020-15 PRO SH | 2020 mm | 1,5 mm | 110 mm | 0,37 kW | 0,75 kW | 1050 kg | 2650 x 700 x 1100 | 3779081 |
| MSBM 2520-12 PRO SH | 2520 mm | 1,25 mm | 110 mm | 0,37 kW | 0,75 kW | 1290 kg | 3150 x 700 x 1100 | 3779082 |
| MSBM 3020-10 PRO SH | 3020 mm | 1,0 mm | 110 mm | 0,37 kW | 0,75 kW | 1610 kg | 3650 x 700 x 1100 | 3779083 |
*Podawana moc odnosi się do materiału o wytrzymałości na rozciąganie 400N/mm2; moc gięcia VA: współczynnik 0,75; moc gięcia aluminium: współczynnik 1,2; do gięcia stali szlachetnej konieczne jest opcjonalne utwardzanie narzędzi
| Akcesoria MSBM 1520-17 PRO / S / SH | Nr art. |
| Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100-1000 mm | 3797005 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760 mm | 3797010 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760 mm | 3797020 |
| Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny | 3797160 |
| Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania | 3797500 |
| Sterownik PUD, ustawianie kąta gięcia potencjometrem PT 1, silnikowy ogranicznik tylny z palcami oporowymi i cyfrowym wskaźnikiem pozycji, 15-1000mm | 3797040 |
| Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania | 3797505 |
| Akcesoria MSBM 2020-15 PRO / S / SH | Nr art. |
| Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100-1000mm | 3797006 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm | 3797011 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm | 3797021 |
| Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny | 3797160 |
| Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania | 3797500 |
| Sterownik PUD, ustawianie kąta gięcia potencjometrem PT 1, silnikowy ogranicznik tylny z palcami oporowymi i cyfrowym wskaźnikiem pozycji, 15-1000mm | 3797041 |
| Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania | 3797506 |
| Akcesoria MSBM 2520-12 PRO / S / SH | Nr art. |
| Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100-1000 mm | 3797007 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760 mm | 3797012 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm | 3797022 |
| Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny | 3797160 |
| Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania | 3797500 |
| Sterownik PUD, ustawianie kąta gięcia potencjometrem PT 1, silnikowy ogranicznik tylny z palcami oporowymi i cyfrowym wskaźnikiem pozycji, 15-1000 mm | 3797042 |
| Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000 mm, możliwość zapisywania sekwencji fazowania | 3797507 |
| Akcesoria MSBM 3020-10 PRO / S / SH | Nr art. |
| Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100-1000 mm | 3797008 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760 mm | 3797013 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760 mm | 3797023 |
| Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny | 3797160 |
| Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania | 3797500 |
| Sterownik PUD, ustawianie kąta gięcia potencjometrem PT 1, silnikowy ogranicznik tylny z palcami oporowymi i cyfrowym wskaźnikiem pozycji, 15-1000 mm | 3797043 |
| Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000 mm, możliwość zapisywania sekwencji fazowania | 3797508 |
Utwardzanie narzędzi standardowych na zamówienie!
■ Hartowana szyna do gięcia ostrego i listwa gnąca
■ Hartowane segmentowane narzędzia i listwa gnąca
■ Hartowane segmentowane stopki i listwa gnąca
