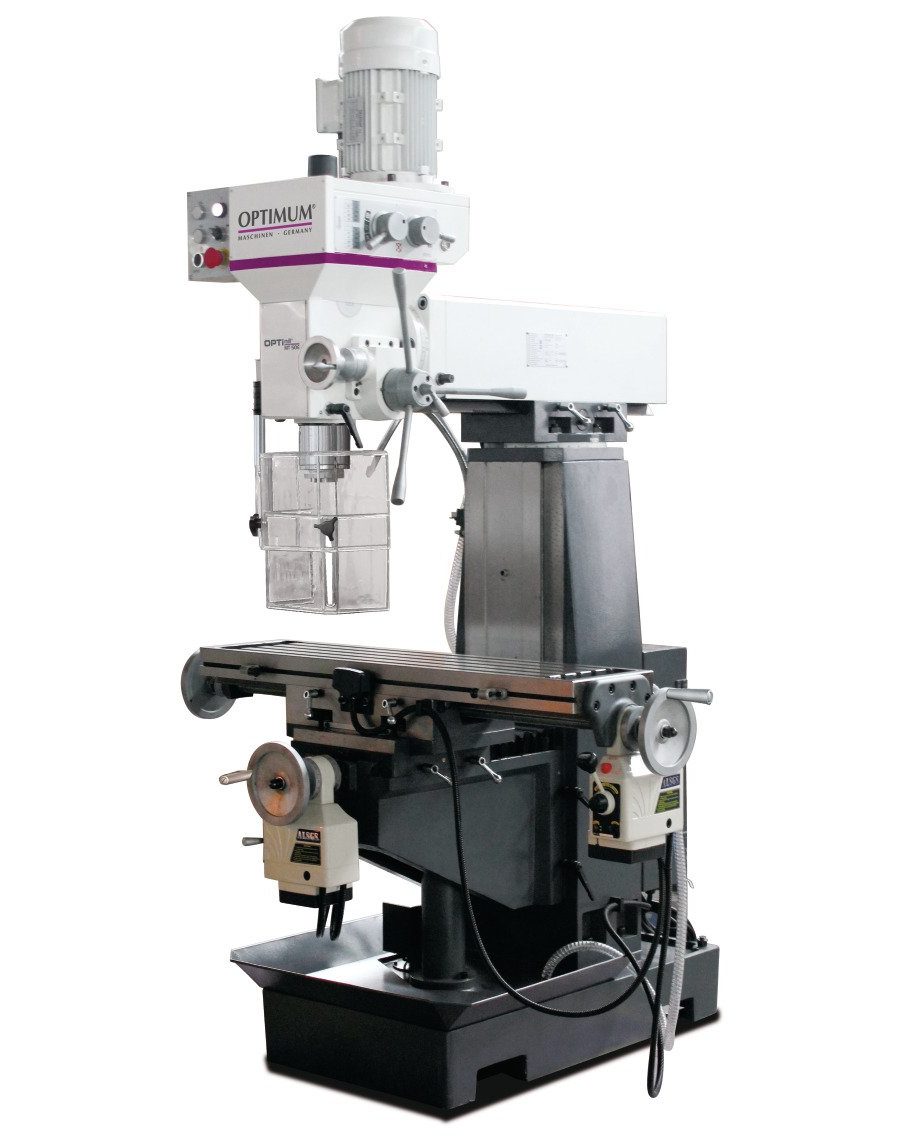

MT 50E – Precyzyjna wiertarko-frezarka.


Wielofunkcyjna wiertarko-frezarka do użytku profesjonalnego.

Model: MT 50E

Numer katalogowy: 3336010 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Masywna kompaktowa konstrukcja z wysokiej jakości żeliwa szarego
  • Solidna, jednoskrętna głowica pionowa z układem zmiany prędkości poprzez skrzynię przekładniową
  • Koła zębate oraz wałki przekładni – hartowane oraz szlifowane w kąpieli olejowej
  • Obroty prawo / lewo
  • Wysuw tulei wrzeciona za pośrednictwem dźwigni ręcznej lub pokrętła do precyzyjnego wysuwu
  • Precyzyjnie wykonany stół krzyżowy
  • Wszystkie osie z regulowanymi prowadnicami o kształcie jaskółczego ogona oraz listwami klinowymi do kasowania luzów
  • Oś X i Y przesuwa się manualnie przy użyciu pokrętła lub automatycznie za pomocą mechanizmu posuwu stołu , który posiada płynnie regulowaną prędkość przesuwu
  • Manualny wysuw belki wrzeciona zwiększający przestrzeń roboczą
Model MT 50E
Nr artykułu 3336010
Dane maszyny
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Moc silnika napędu wrzeciona 0.85 / 1.5 kW
Moc silnika pompy płynu chłodzącego 40 W
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR) Ø 30 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 25 mm
Prześwit 250 – 650 mm
Wysuw tulei wrzeciona 120 mm
Mocowanie we wrzecionie ISO 40
Zakres prędkości obrotowej wrzeciona 115 – 1.750 min-1
Stopnie przekładni 8 stopni
Zakres skrętu głowicy  ± 45°
Odległość wrzeciona od stołu krzyżowego 60 – 360 mm
Długość x Szerokość stołu roboczego 1.000 x 240 mm
Maksymale obciążenie stołu 150 kg
Szerokość rowka teowego / Ilość 14 mm / 4
Przesuw osi X manualny / automatyczny 580 mm / 500 mm
Przesuw osi Y manualny / automatyczny 230 mm / 150 mm
Przesuw osi Z manualny 400 mm

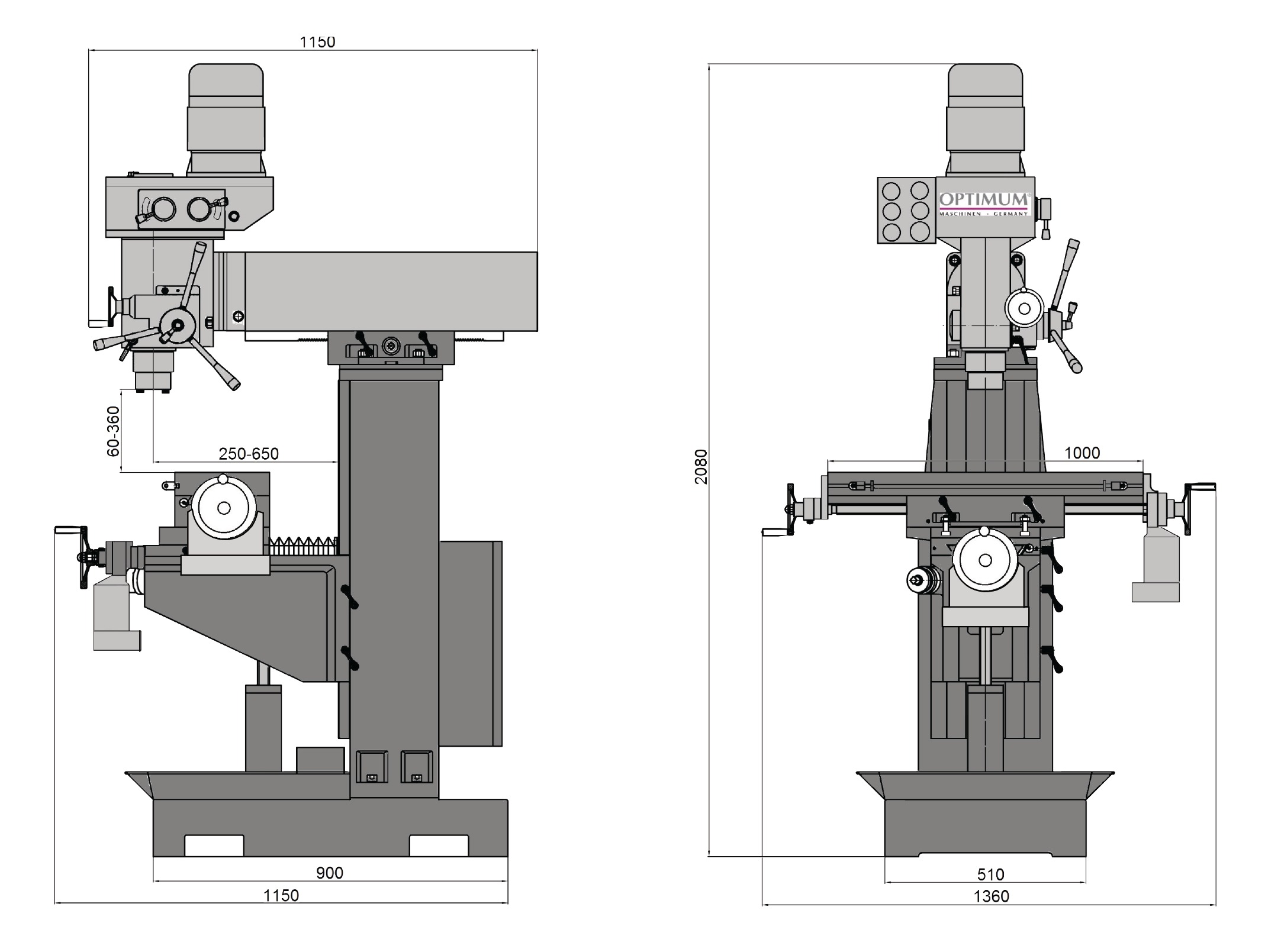

Wymiary
Długość x szerokość x wysokość 1.360 x 1.150 x 2.080 mm
Ciężar całkowity 900 kg

Wyposażenie standardowe:

  • Kluczykowy uchwyt wiertarski 3-16 mm/B18
  • Redukcja ISO 40/B18
  • Pionowe wrzeciono frezarskie ze stożkiem ISO 40
  • Adapter ISO 40 na MK3 / MK3 na MK2
  • Narzędzia obsługi
Akcesoria Nr artykułu
Stół obrotowy RT 200 3356200
Hydrauliczne imadło maszyna HMS 125 3355127
Zestaw równoległych płyt podkładek, 20-częściowy 3354001
Stopa maszynowa SE2 – wibroizolator (potrzebne są 4 sztuki ) 3381016
Zestaw uchwytów zaciskowych 18-częściowy ISO40 3352056
Trzpień ustalający do uchwytu wiertarskiego 3352070
