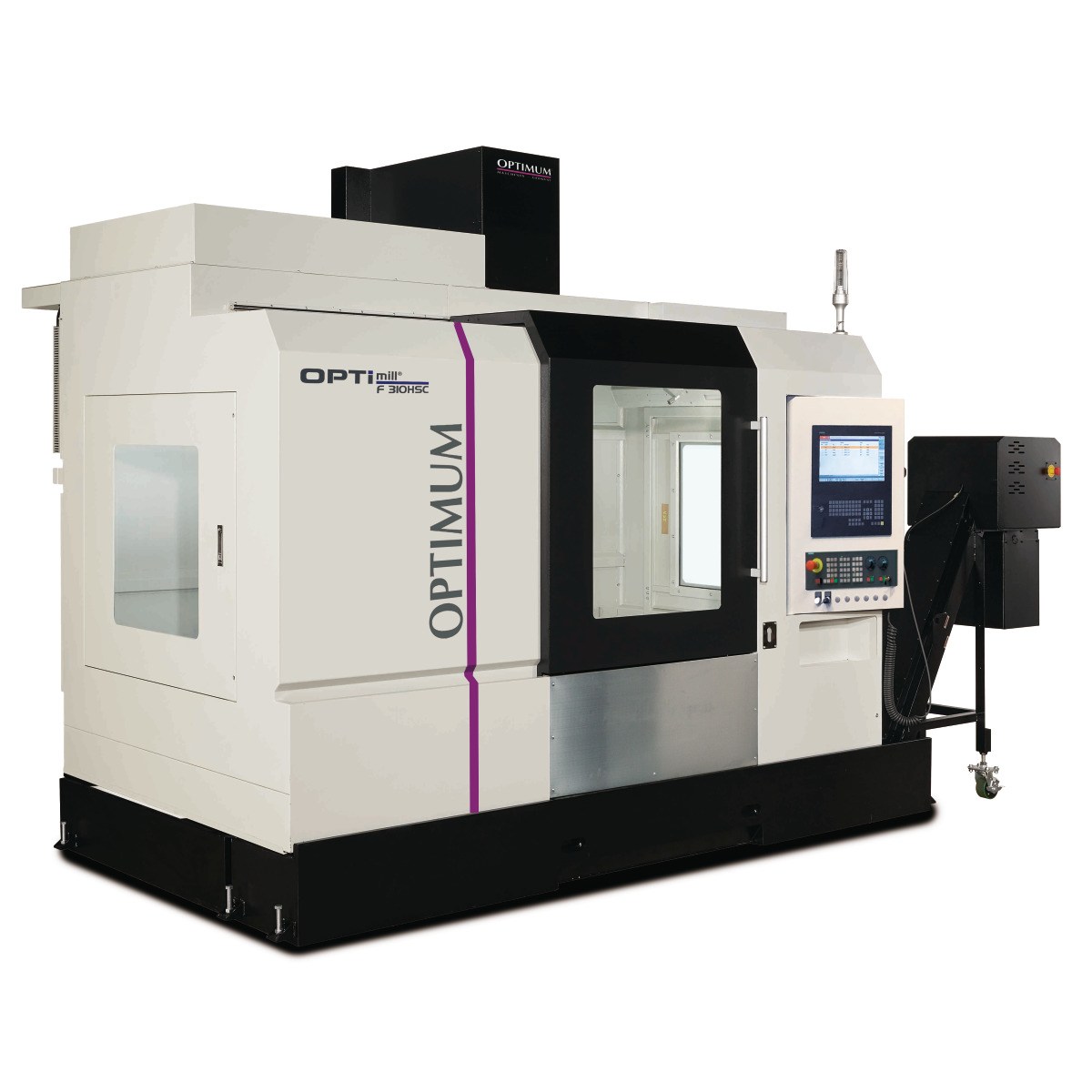

F 310 HSC Frezarka numeryczna CNC / 400V


Frezarka CNC ze sterowaniem Siemens 828D

Moc, prędkość, precyzja i długa żywotność

Numer katalogowy: 3511232 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Sterownik Siemens Sinumerik 828D z ekranem dotykowym 15,6 cali
  • Prowadnice liniowe wyposażone w wałki recyrkulacyjne we wszystkich osiach w celu zwiększenia siły nośności
  • Magazyn 30 narzędziowy wraz z dwuramiennym chwytakiem
  • Precyzyjnie wyszlifowane, wstępnie obciążone, wydajne śruby kulowe (Ø 40 mm x P16 x C3) we wszystkich osiach
  • Wrzeciono główne SK40 maks. 10 000 min-1, z napędem pasowym
  • Dostępne opcjonalnie także z wrzecionami marki KESSLER Built in (MADE IN GERMANY) o prędkości obrotowej 24 000 min-1
  • Silnie żebrowana, sztywna podstawa maszyny
  • Serwonapędy o wysokim momencie napędowym, bezpośrednio na śrubie pociągowej tocznej we wszystkich trzech osiach
  • Transporter wiórów w wersji taśmowej zapewnia skuteczne odprowadzanie wiórów
  • Wózek na wióry
  • Lampa maszynowa w pomieszczeniu roboczym
  • Układ chłodziwa ze zbiornikiem 520 litrów i układem spłukiwania wiórów
  • Pistolet czyszczący
  • Przenośne pokrętło elektroniczne
  • Złącze wtykowe RJ45, przyłącze USB i elektryczne 230 V
  • Teleskopowa osłona prowadnicy we wszystkich trzech osiach
  • Zamknięta szafa sterownicza z wbudowanym wymiennikiem ciepła zapewnia optymalną temperaturę i zatrzymuje drobinki brudu.
  • Separator oleju

STEROWANIE SINUMERIK 828D

SINUMERIK 828D to nowoczesne, kompaktowe sterowanie CNC, przeznaczone dla wymagających maszyn frezarskich i tokarskich, stosowanych w aplikacjach warsztatowych. SINUMERIK 828D łączy w sobie CNC, PLC, sterowanie osiami oraz innowacyjny interfejs użytkownika.

Nawet przypadku najwyższych prędkościach obrabiania, prowadnice ruchu Advanced Surface (standard) i Top Surface (opcja nr artykułu 3584012) zapewniają optymalne powierzchnie elementów obrabianych. Przesył danych CAD dla potrzeb łatwego programowania CNC dzięki czytnikowi DXF Reader (opcja nr artykułu 3584014).
Symulacja 3D na komputerze zapewnia lepszą kontrolę i optymalizację procesów produkcji.

OBEJMUJE

  • Zintegrowane bezpieczeństwo
  • Wykrywanie i obróbka materiału resztkowego
  • Programowanie etapu roboczego ShopMill
  • Zarządzanie napędami sieciowymi
  • Symulacja 3D
  • Jednoczesne rejestrowanie
  • PPU 290 z oprogramowaniem systemowym SW 28x

Wyposażenie standardowe:

  • Wymiennik ciepła
  • Śruby pociągowe toczne
  • Separator oleju
  • System wymiany narzędzi
  • Transporter wiórów
  • Prowadnica liniowa
  • System cieczy chłodząco-smarującej
  • Układ centralnego smarowania

Wyposażenie opcjonalne:

  • Renishaw – zapewnia dokładny pomiar narzędzi jak również obrabianych detali
  • Blum – zapewnia dokładny pomiar narzędzi jak również obrabianych detali
  • Zestaw rozruchowy SK 40 / DIN 69871
  • Zestaw rozruchowy HSK A-63
  • Transformator
  • Chłodzenie przez wrzeciono
  • Klimatyzator
  • Czwarta OŚ
  • Piąta OŚ
  • Powierzchnia górna

Nr artykułu: 3511232
Opcja wrzeciona Napęd pasowy Napęd bezpośredni Elektrowrzeciono
firmy Kessler
3511290005** 3511290014**
Dane maszyny
Podłączenie elektryczne 400 V / 3 Ph ~50 Hz
Całkowita moc przyłączeniowa 40 kVA 56 kVA  48 kVA
Charakterystyka wrzeciona
Silnik napędowy S1 roboczy 11 kW 20 kW 25 kW
Moment silnika napędowego S1 70 Nm 96 Nm 32 Nm
Silnik napędowy S6 30% roboczy 31,4 kW 50,3 kW 35 Nm
Moment silnika napędowego S6 30% roboczy 200 Nm 240 Nm 39 Nm
Stożek wrzeciona SK 40 DIN 69871 HSK A-63 DIN 69893
Układ cieczy chłodzącej
Moc silnika pompy 2 pompy 930 W i 1 pompa 850 W
Pojemność zbiornika 520 litrów
Max. wielkość narzędzia skrawającego
Max. średnica głowicy frezarskiej Ø 63 mm
Max. wielkość frezu palcowego Ø 32 mm
Dokładność obróbki
Powtarzalność ± 0,005 mm
Pozycjonowanie ± 0,005 mm
Wymiennik narzędzia
Typ Chwytak dwuramienny
Ilość narzędzi 30 narzędzi
Maks. średnica narzędzia Ø 80 mm
Maks. średnica narzędzia (sąsiednie szczeliny niezajęte) Ø 125 mm
Długość narzędzia 300 mm
Maks. waga narzędzia 8 kg
Czas wymiany narzędzia: Narzędzie do narzędzia 2 sek.
Max. zakres przejazdów
Oś X 1 050 mm
Oś Y 600 mm
Oś Z 600 mm
Napęd posuwu osi
Ruch szybki oś X, Y, Z 30 000 mm/min.
Moment obrotowy silnika
Oś X 18 Nm
Oś Y 18 Nm
Oś Z 27 Nm
Zakres prędkości obrotowej wrzeciona
Prędkości* 10 000 min-1 12 000 min-1 24 000 min-1
Układ pneumatyczny
Sprężone powietrze 6 bar
Charakterystyka stołu roboczego
Prześwit pomiędzy wrzecionem a stołem 100 – 750 mm
Długość x szerokość stołu 1 200 x 600 mm
Rowek T / wielkość / odległość 16 mm / 6 / 100 mm
Maks. nośność 800 kg
Wymiary
Dł. x Szer. x Wys. 3.060 (4.319 mm) x 2.286 x 2.928 mm
Ogólna waga 7 000 kg
