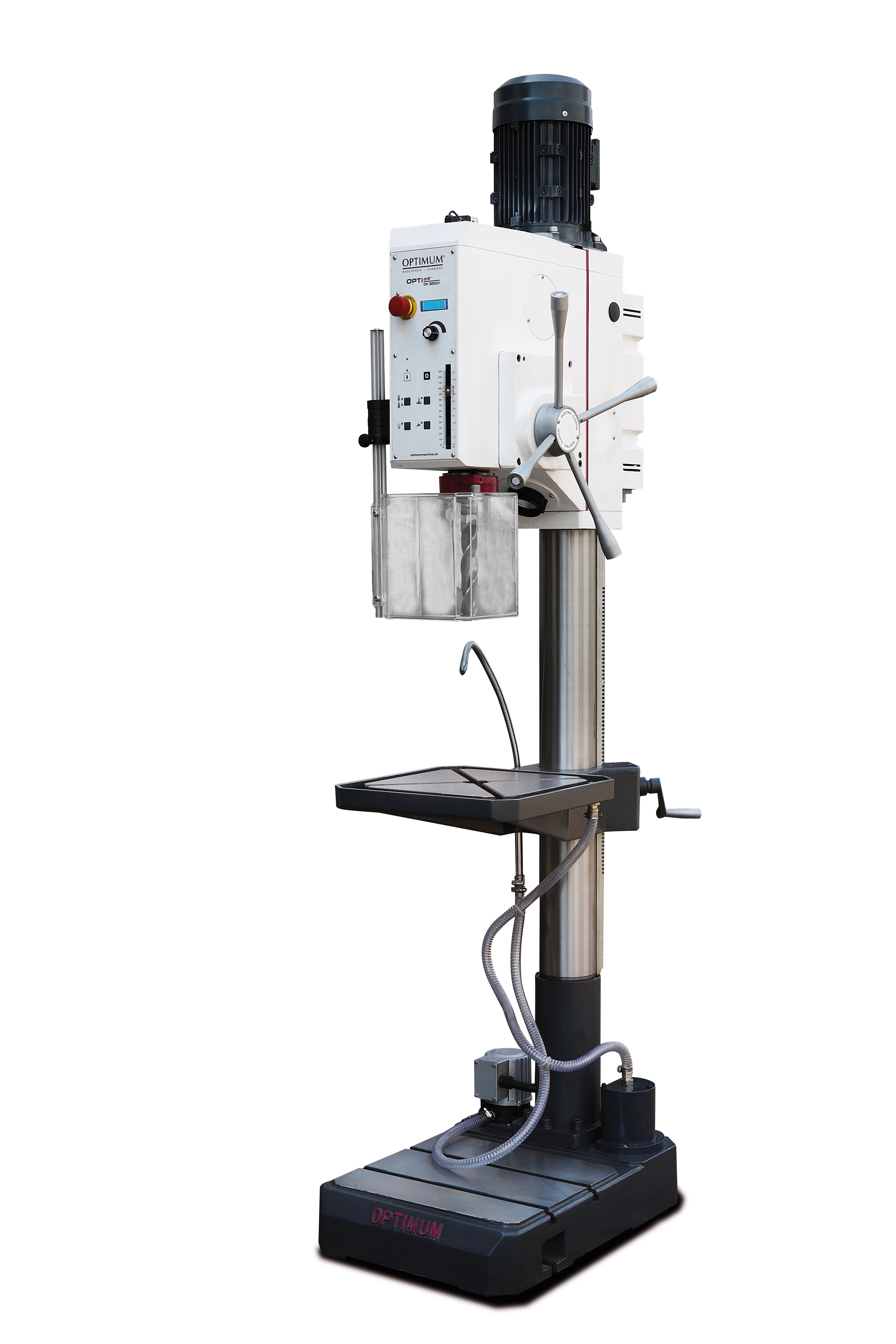

DH 32GSV Wiertarka kolumnowa
Wiertarka kolumnowa z przekładnią i bezstopniową regulacją prędkości obrotowej
Model: OPTidrill DH 32 GSV
Opis produktu
- Duża płynność pracy dzięki szlifowanym zabierakom zębatkowym
- Wysoka dokładność ruchu obrotowego ze względu na hartowane i szlifowane wrzeciono główne
- Duży zakres prędkości obrotowej
- Ciężka, masywna wersja żeliwna
- Ogranicznik głębokości wiercenia regulowany w skali milimetrowej
- Bezobsługowa przekładnia ze smarowaniem
-
Funkcja gwintowania
-
Automatyczny posuw tulei
-
Pompa chłodziwa i filtr wiórów
-
Moment obrotowy w najniższym stopniu przekładni do 200 N
| Model | DH 32 GSV |
| Nr artykułu | 3034245 |
| Dane techniczne | |
| Napięcie elektryczne | 400 v / 3 Ph ∼50 Hz |
| Moc silnika napędu wrzeciona | 1,5 / 2,2 kW |
| Moc silnika pompy chłodziwa | 40 W |
| Wydajność wiercenia | |
| Średnica wiercenia w stali (S235JR) | Ø 32 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 29 mm |
| Gwintowanie | M16 |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona | 125 mm |
| Mocowanie we wrzecionie | MK 4 |
| Odległość wrzeciona od kolumny | 285 mm |
| Automatyczny posuw tulei | 0,1 / 0,15 / 0,2 mm |
| Prędkości obrotowe | |

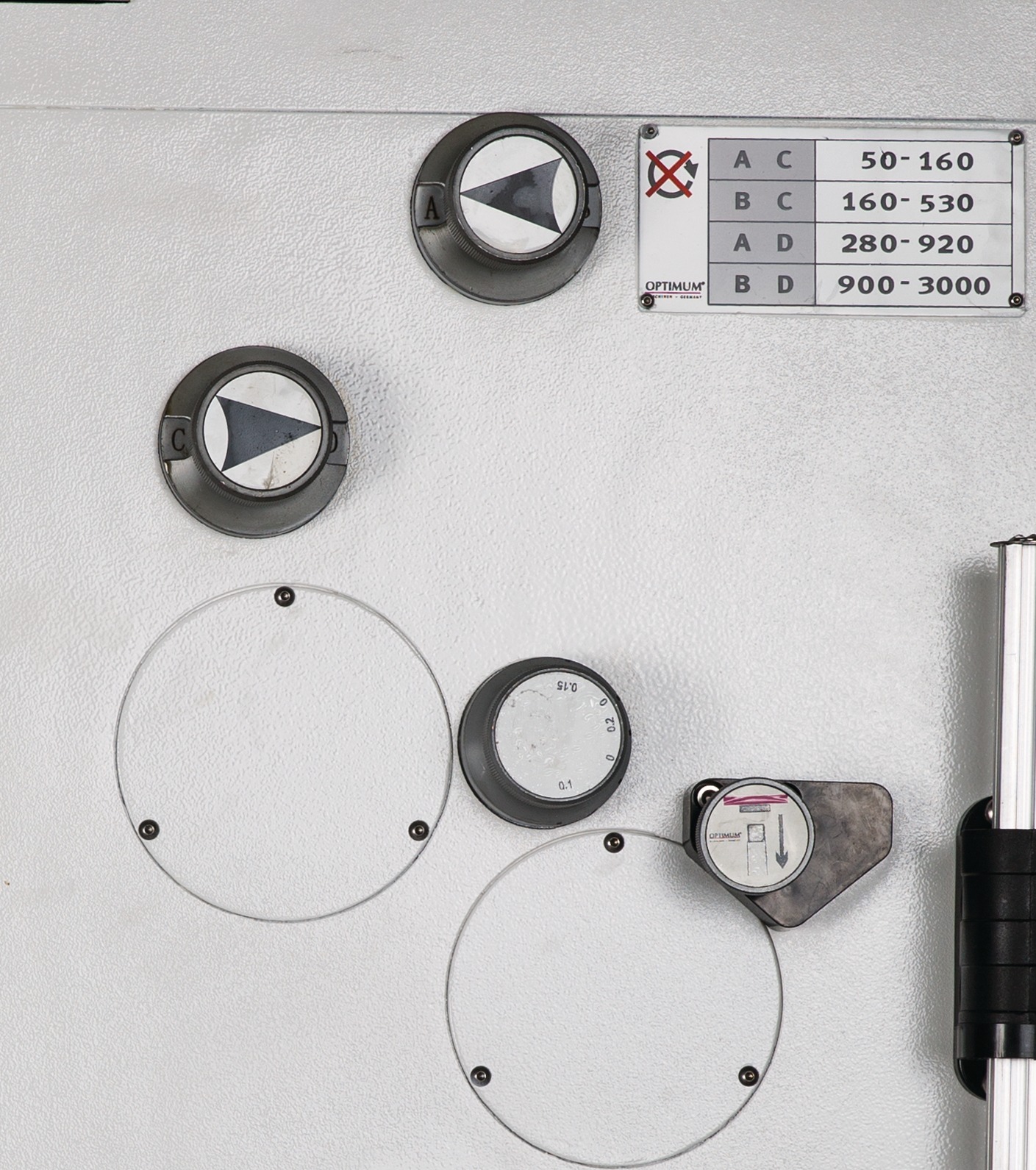

| Zakres prędkości obrotowych wrzeciona, 4 stopnie, elektronicznie regulowana prędkość obrotowa | 40- 3.200 min-1 |
| Stół wiertarski | |
| Powierzchnia robocza stołu wiertarskiego dł. x szer. | 400 x 420 mm |
| Szerokość rowka teowego | 14 mm |
| Obrót stołu roboczego | 360° |
| Odstęp wrzeciono – stół wiertarski | max. 820 mm |
| Podstawa maszyny | |
| Powierzchnia robocza podstawy dł. x szer. | 420 x 644 mm |
| Szerokość rowka teowego / Ilość / Rozstaw | 14 mm / 2 / 150 mm |
| Odstęp wrzeciono – podstawa maszyny | max. 1270 mm |
| Wymiary | |
| Średnica kolumny | Ø 115 mm |
| Dł. x szer. x wys. | 725 x 450 x 2200 mm |
| Ciężar całkowity | 304 kg |
Wyposażenie standardowe DH 32 GSV:
- Adapter MK4 – B16
