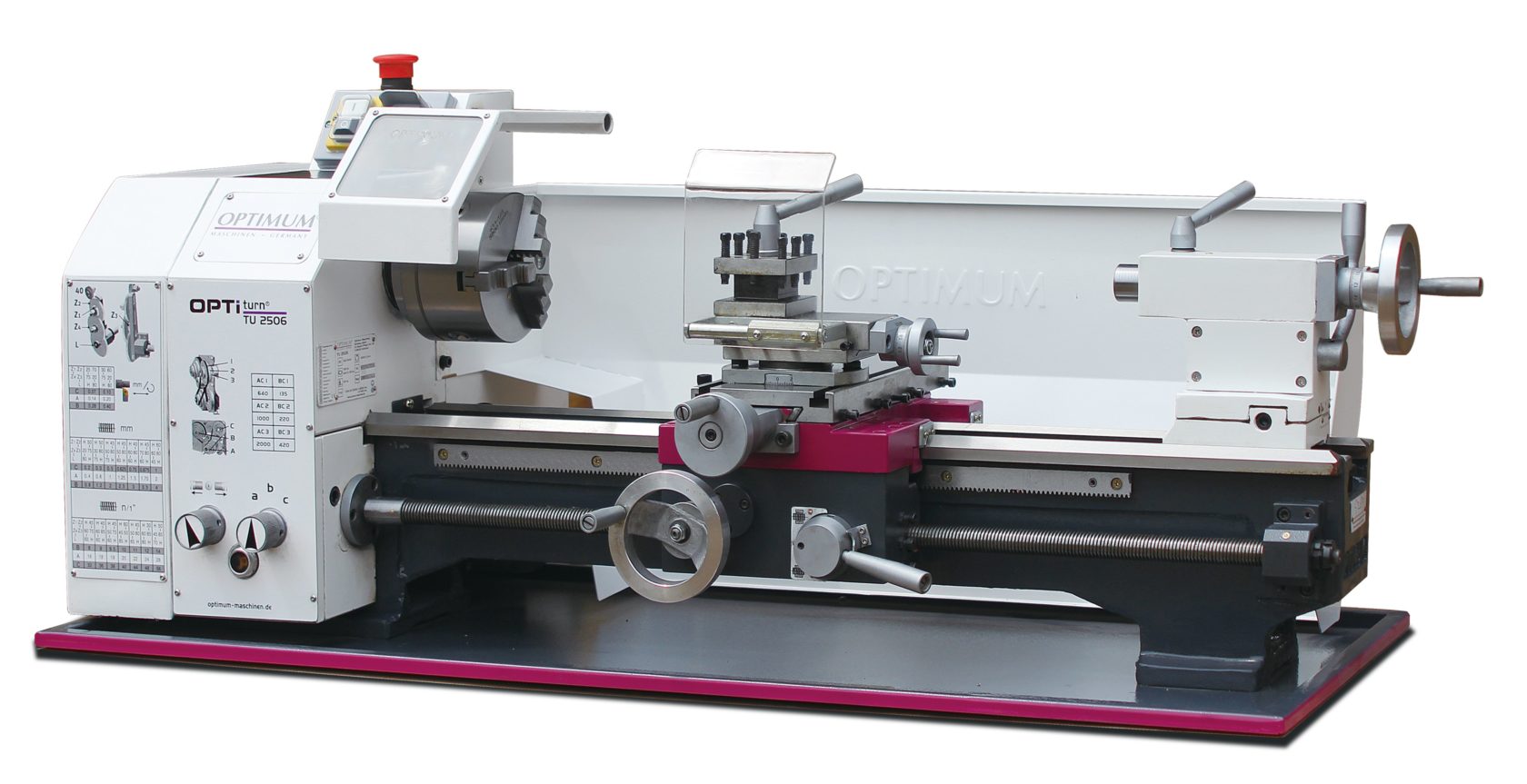

OPTIturn tokarka TU 2506V / 230V
Opis produktu
- Precyzyjne wykończenie
- Wydajny, bezobsługowy silnik
- Mocno żebrowane łoże pryzmowe z żeliwa szarego
- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,009 mm
- Dokładność ruchu obrotowego uchwytu tokarskiego lepsza niż 0,04 mm
- Ze śrubą pociągową do gwintowania lub automatycznego posuwu wzdłużnego
- Przełącznik prawo-lewo na panelu obsługi
- Śruba pociągowa ułożyskowana w dwóch łożyskach o panwiach spiekanych
- Pokrętła przy sankach z regulowanym skalowaniem precyzyjnym 0,04 / 0,01 mm
- Zestaw kół zmianowych do gwintowania w standardowym zakresie dostawy
- Łożysko oporowe
- Wyłącznik awaryjny grzybkowy
- Kompletnie wyposażone maszyny; użytkownik może rozpocząć produktywną pracę natychmiast po uruchomieniu
- Płynny i wydajny napęd prądem stałym o znakomitej charakterystyce regulacji prędkości obrotowej wrzeciona oraz momentu
- Bardzo precyzyjny uchwyt stalowy do wyższych prędkości obrotowych
- Wygodna i prosta regulacja zmiany prędkości obrotowej za pomocą potencjometru
- Cyfrowy wskaźnik prędkości obrotowej
| Model | TU 2506V |
| Dane maszyny | |
| Napięcie elektryczne | 230 V / 1 Ph ~50 Hz |
| Wrzeciono | |
| Moc silnika napędowego | 1,5 kW |
| Stożek wrzeciona | MK 4 |
| Przelot wrzeciona | Ø 26 mm |
| Mocowanie wrzeciona | Stożek krótki |
| Przekrój mocowania narzędzia w czterogniazdowym imaku nożowym – stalowym | maks. 13 x 13 mm |
| Zakresy robocze | |
| Wysokość kłów | 125 mm |
| Rozstaw w kłach | 550 mm |
| Maks. średnica toczenia nad łożem | 250 mm |
| Szerokość łoża | 135 mm |
| Zakres prędkości obrotowych | |
| Prędkość obrotowa wrzeciona | 30 – 4.000 min-1 |
| Liczba zakresów | 4 zakresy, elektronicznie regulowana prędkość obrotowa |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 70 mm |
| Przesuw suportu poprzecznego | 110 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,07 – 0,4 mm / obr (6 posuwy) |
| Gwinty metryczne | 0,2 – 4 mm/obr (21 skoków) |
| Gwinty calowe | 56 – 8 Gg/cal (21 skoków) |
| Konik | |
| Mocowanie w tulei konika | MK 2 |
| Wysuw tulei konika | 65 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 1 250 x 585 x 475 mm |
| Ciężar netto | 125 kg |
| Wyposażenie standardowe |
| · Uchwyt trójszczękowy Ø 125 mm, samocentrujący |
| · Kieł centrujący stały MK 2 i MK 4 |
| · Ścianka tylna |
| · Wanna na wióry |
| · Czterogniazdowy imak nożowy – stalowy |
| · Zestaw zmianowych kół zębatych |
| · Narzędzie sterownicze |
| Akcesoria | Nr art. |

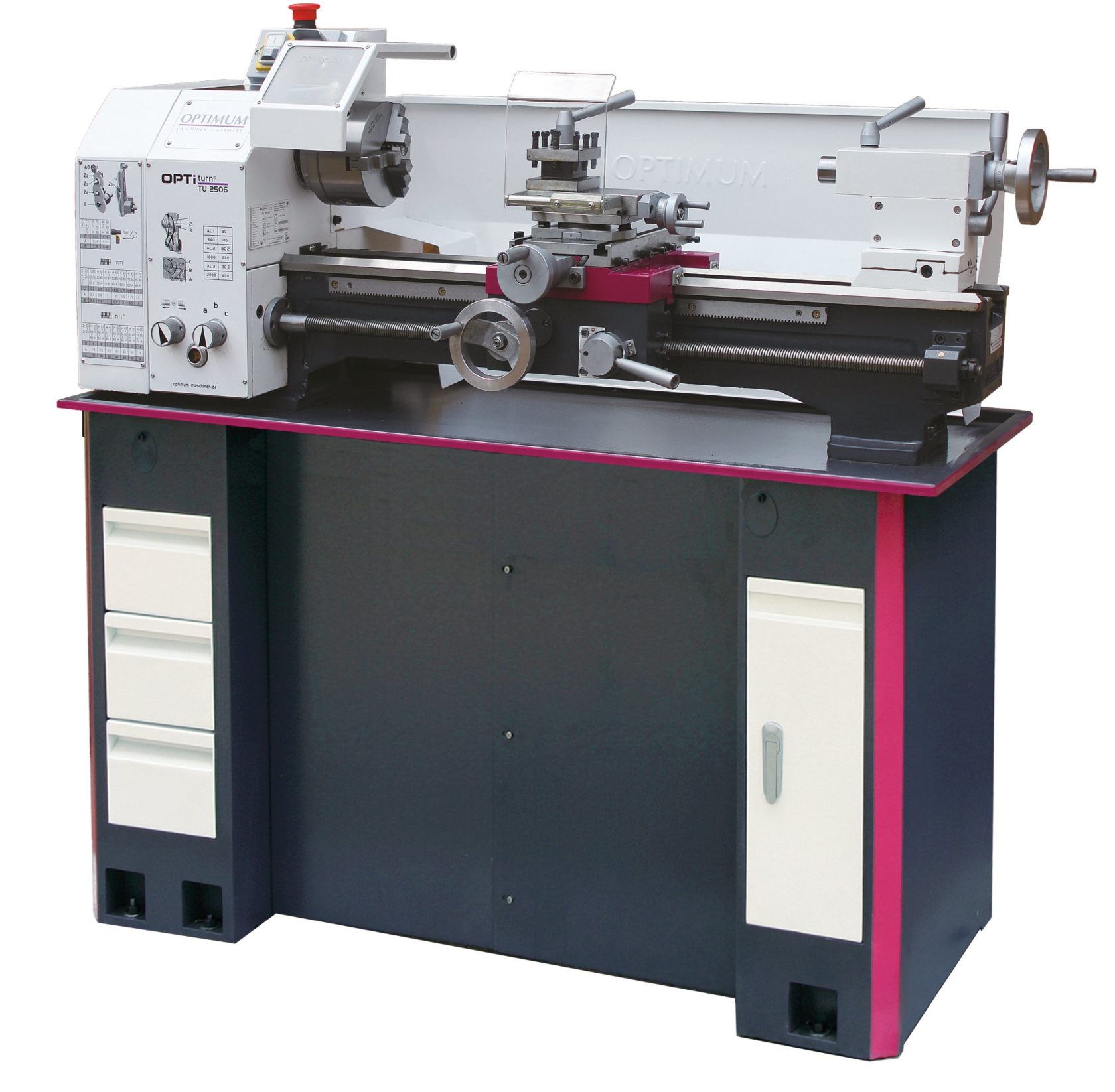

| Podstawa stalowa | 3440409 |
| Uchwyt czteroszczękowy Ø 125 mm, samocentrujący (Potrzebny jest kołnierz uchwytu 3441312) | 3442812 |
| Uchwyt czteroszczękowy Ø 125 mm z niezależnym nastawem szczęk (Potrzebny jest kołnierz uchwytu 3441312) | 3442874 |
| Kołnierz uchwytu (tarcza zabierakowa) Ø 125 mm
(Uchwyt 3442812/3442874) |
3441312 |
| Tarcza tokarska – czołowa (bez szczęk) Ø 240 mm | 3441352 |
| Podtrzymka stała do detali o maks. średnicy 50 mm | 3441315 |
| Podtrzymka ruchoma do detali o maks. średnicy 34 mm | 3441310 |
| Imak stalowy szybkozmienny SWH 1-A | 3384301 |
| Montaż fabryczny SWH 1-A | 9000401 |
| Kieł obrotowy MK2 | 3440702 |
| Zestaw noży tokarskich 10 mm, 11-częściowy | 3441108 |
| Zestaw noży tokarskich 12 mm, 5-częściowy | 3441666 |
| Zestaw tulei zaciskowych ER 25, 1 – 16 mm | 3441109 |
| Zestaw tulei zaciskowych ER 32, 3 – 20 mm | 3441122 |
| Uchwyt zaciskowy ER 25 | 3441305 |
| Uchwyt zaciskowy ER 32 | 3441306 |
| Adapter montażowy do kolumny i głowicy frezarskiej BF20V | 3356572 |
| Adapter montażowy do kolumny i głowicy frezarskiej BF16V | 3356568 |
| BF20AV Kolumna i głowica frezarska | 3338129 |
