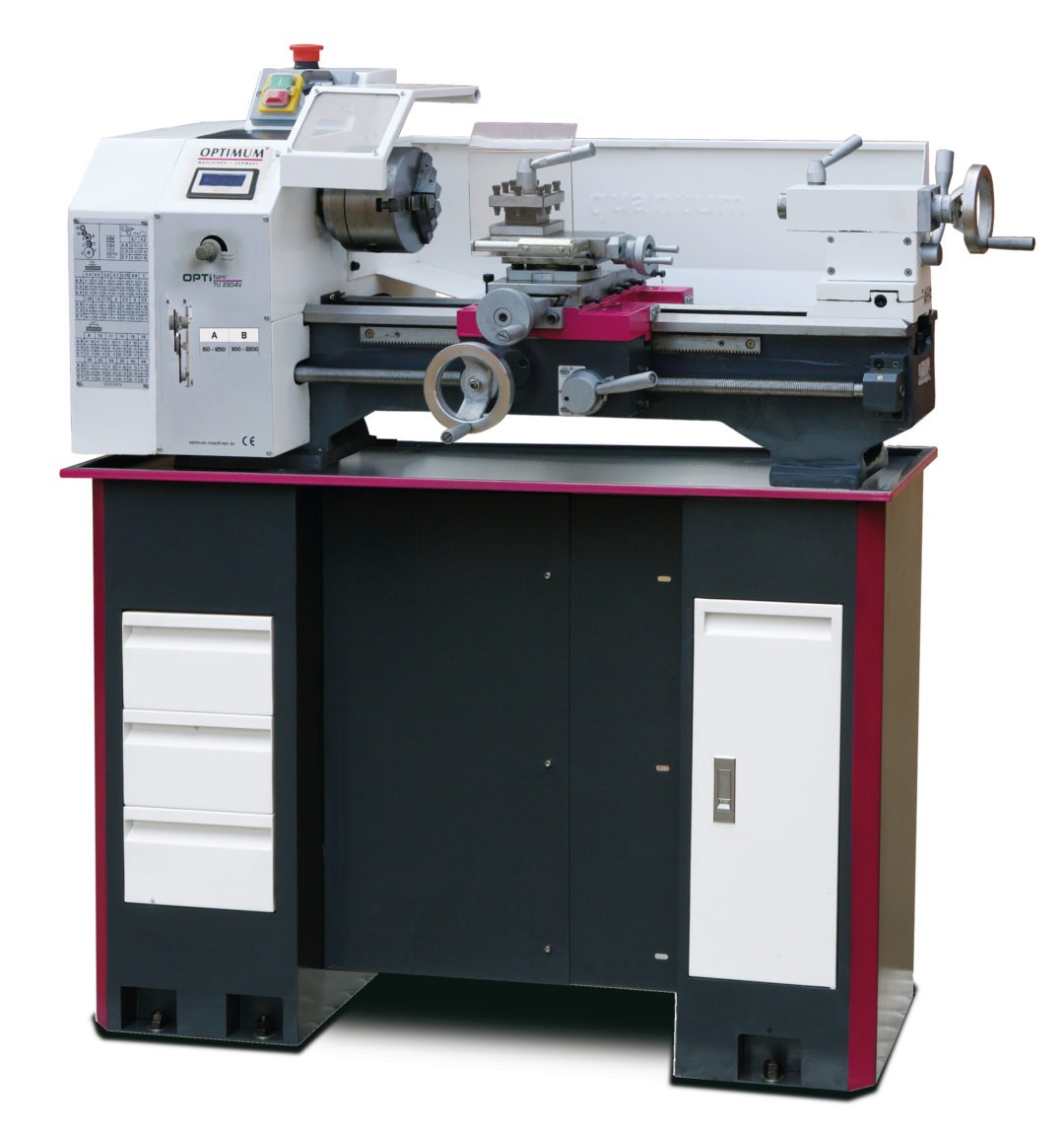

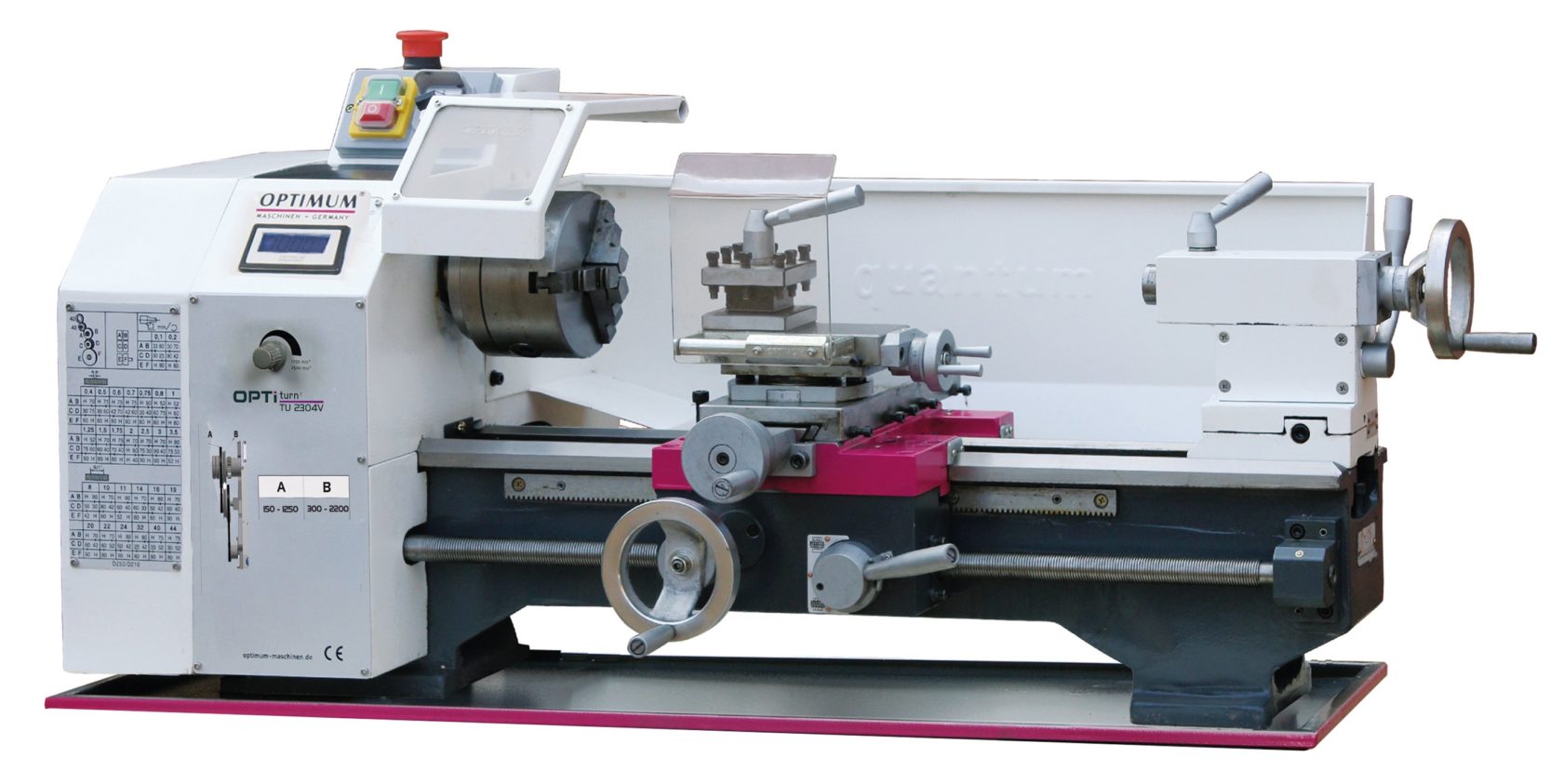

OPTIturn tokarka TU 2304V / 230V
Opis produktu
- Precyzyjne wykończenie
- Indukcyjnie hartowane i szlifowane prowadnice
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,009mm
- Dokładność ruchu obrotowego uchwytu tokarskiego lepsza niż 0,05 mm
- Ze śrubą pociągową do gwintowania lub automatycznego posuwu wzdłużnego
- Przełącznik prawo-lewo na panelu obsługi
- Walcowany gwint śruby trapezowej
- Wyłącznik awaryjny grzybkowy
- Obszerny zestaw akcesoriów
- Trwała wartość
- Mocny silnik i bardzo równomierna regulacja momentu obrotowego
- Wygodna i prosta regulacja zmiany prędkości obrotowej za pomocą potencjometru
- Cyfrowy wskaźnik prędkości obrotowej
- Filtr elektromagnetyczny klasy B (eksploatacja w gospodarstwach prywatnych)
| Dane maszyny | |
| Napięcie elektryczne | 230 V / 1 Ph ~50 Hz |
| Wrzeciono | |
| Moc silnika napędowego | 750 W |
| Stożek we wrzecionie | MK 3 |
| Przelot wrzeciona | Ø 20 mm |
| Mocowanie wrzeciona | cylindryczne ø 72 mm |
| Przekrój mocowania narzędzia w cztero-gniazdowym imaku nożowym – stalowym | 14 x 14 mm |
| Zakresy robocze | |
| Wysokość kłów | 115 mm |
| Rozstaw w kłach | 450 mm |
| Maks. średnica toczenia nad łożem | 230 mm |
| Szerokość łoża | 135 mm |
| Zakres prędkości obrotowych | |
| Prędkość obrotowa wrzeciona TU 2304 | 125 – 2.000 min-1 |
| Liczba stopni TU 2304 | 6 stopni |
| Prędkość obrotowa wrzeciona TU 2304V | 150 – 2.200 min-1 |
| Liczba zakresów TU 2304V | 2 zakresy, elektronicznie – bezstopnioworegulowana prędkość obrotowa |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 75 mm |
| Przesuw suportu poprzecznego | 120 mm |
| Gwinty | |
| Skok gwintu metrycznego | 0,4 – 3,5 mm/obr (14 skoków) |
| Skok gwintu calowego | 44 – 8 Gg/cal (14 skoków) |
| Konik | |
| Mocowanie w tulei konika | MK 2 |
| Wysuw tulei konika | 70 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 965 x 585 x 510 mm |
| Ciężar TU 2304 | 114 kg |
| Wyposażenie standardowe |
| · Uchwyt trójszczękowy Ø 100 mm, samocentrujący |
| · Kieł centrujący stały MK 2 i MK 3 |
| · Ścianka tylna |
| · Wanna na wióry |
| · Czterogniazdowy imak nożowy – stalowy |
| · Zestaw zmianowych kół zębatych |
| · Narzędzie sterownicze |
| Akcesoria | Nr art. |
| Podstawa stalowa | 3440409 |
| Uchwyt trójszczękowy Ø 125 mm, samocentrujący (Potrzebny jest kołnierz uchwytu 3440313) |
3442712 |
| Uchwyt czteroszczękowy Ø 125 mm, samocentrujący (Potrzebny jest kołnierz uchwytu 3440313) |
3442812 |
| Uchwyt czteroszczękowy Ø 125 mm z niezależnym nastawem szczęk (Potrzebny jest kołnierz uchwytu 3440313) |
3442874 |
| Kołnierz (tarcza zabierakowa) uchwytu Ø 125 mm (3442812/3442712/3442874) |
3440313 |
| Tarcza tokarska – czołowa (bez szczęk) Ø 240 mm | 3441352 |
| Podtrzymka stała do detali o maks. średnicy 55 mm | 3440361 |
| Podtrzymka ruchoma do detali o maks. średnicy 34 mm | 3440360 |
| Imak stalowy szybkozmienny SWH 1-A | 3384301 |
| Montaż fabryczny SWH 1-A | 9000401 |
| Kieł obrotowy MK2 | 3440702 |
| Zestaw tulei zaciskowych ER 25, 1 – 16 mm | 3441109 |
| Uchwyt zaciskowy ER 25 | 3440505 |
| Zestaw noży tokarskich 10 mm, 11-częściowy | 3441108 |
| Zestaw noży tokarskich 10 mm, 5-częściowy | 3441664 |
| Zestaw noży tokarskich 12 mm, 5-częściowy | 3441666 |
| Zestaw noży tokarskich12 mm, 5-częściowy „Made in Germany“ | 3441212 |
