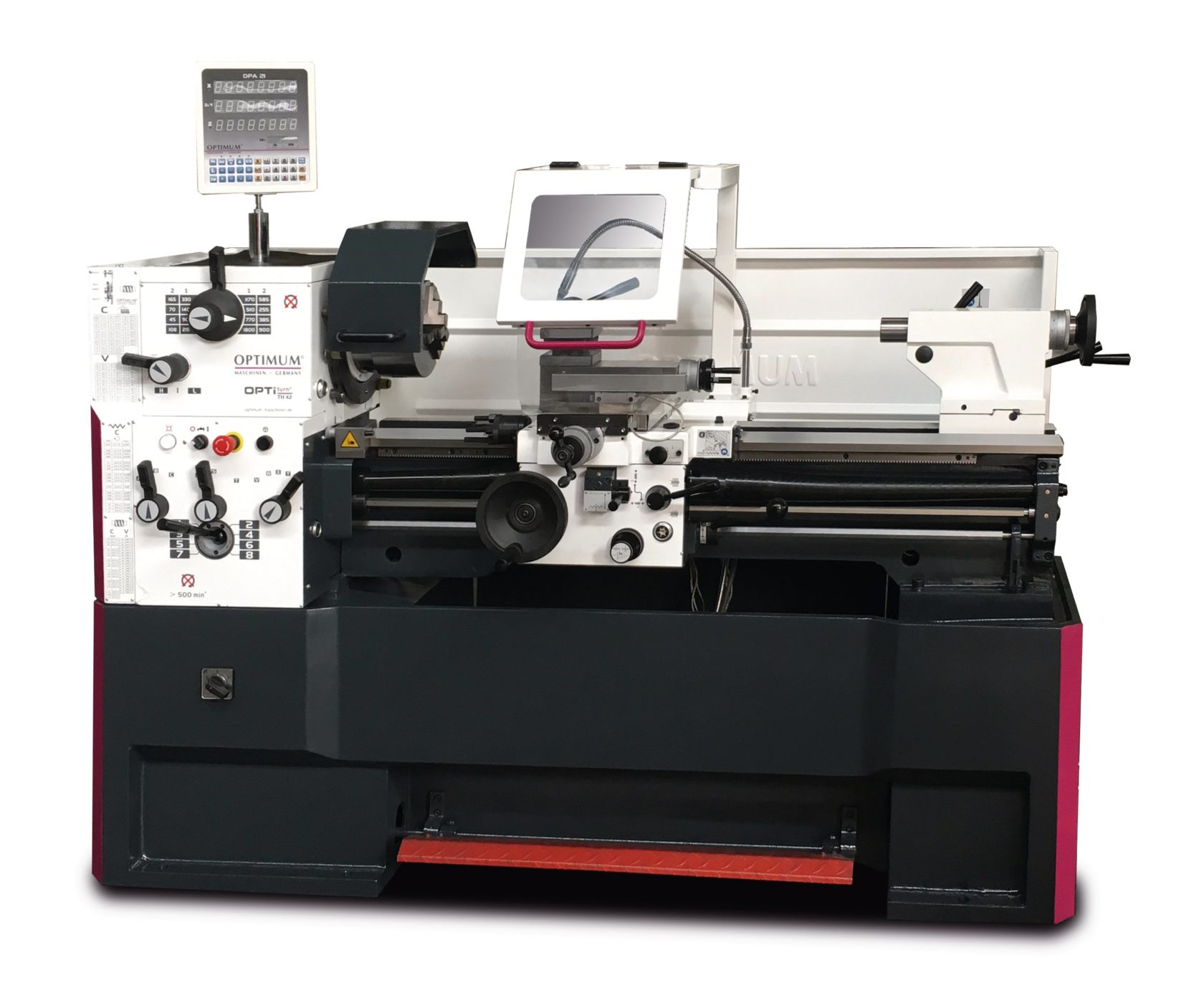

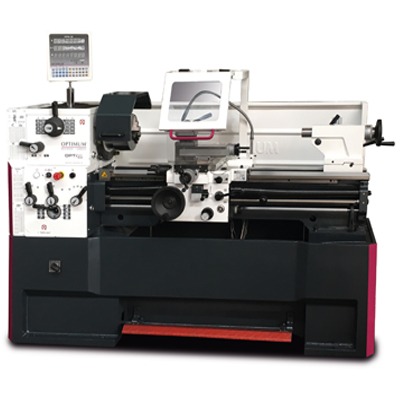

OPTIturn tokarka TH 4210D / 400V
Opis produktu
- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
- Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 6
- Układ płynu chłodzącego
- Osobny zbiornik na płyn chłodzący, wskaźnik poziomu i oddzielacz oleju; łatwe opróżnianie oraz czyszczenie zgodnie z normami DIN
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
- Wrzeciono główne zanurzone w oleju, hartowane i szlifowane, z 2 regulowanymi precyzyjnymi łożyskami wałeczkowo-stożkowymi
- Gwinty metryczne w zakresie od 0,2 do 14 mm/obr oraz gwinty calowe w zakresie 72 – 2 zwoje na cal uzyskiwane bez konieczności wymiany kół zmianowych, nastawiane dźwignią na panelu obsługi
- Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
- Smarowanie centralne w saniach wzdłużnych
- Podstawa i łoże maszyny odlewane w jednym kawałku z żeliwa Meehanite
- Osłona śruby pociągowej
- Układ wyłączania awaryjnego uruchamiany pedałem nożnym
- Pokrętła z funkcją automatycznego wyłączania
- Cyfrowy wskaźnik położenia DPA21
- prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
- Większa dokładność pracy
- Zmniejsza się współczynnik błędów
- Wyświetlanie położenia w 3 osiach
- Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
- Dołączony czujnik do pomiaru prędkości obrotowej wrzeciona
| Model | TH 4210D |
| Nr artykułu | 3462055 |
| Dane maszyny | |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 4,6 kW |
| Wrzeciono | |
| Moc silnika napędowego | 4,5 kW |
| Stożek wrzeciona | MK 6 |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 nr 6 |
| Przelot wrzeciona | Ø 52 mm |
| Wysokość mocowania narzędzi w cztero-
gniazdowym imaku nożowym |
maks. 20 x 20 mm |
| Układ płynu chłodzącego | |
| Moc pompy płynu chłodzącego | 100 W |
| Zakresy robocze | |
| Wysokość kłów | 210 mm |
| Rozstaw w kłach | 1 000 mm |
| Maks. średnica toczenia nad łożem | 420 mm |
| Maks. średnica toczenia nad saniami
poprzecznymi |
250 mm |
| Maks. średnica toczenia po wyjęciu mostka | 590 mm |
| Długość toczenia w wybraniu mostka | 260 mm |
| Szerokość łoża | 250 mm |
| Zakres prędkości obrotowej | |
| Prędkość obrotowa wrzeciona | 45 – 1.800 min-1 |
| Liczba stopni | 16 stopni |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 140 mm |
| Przesuw suportu poprzecznego | 230 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,05 – 1,7 mm/obr (17 posuwy) |
| Posuwy poprzeczne | 0,025 – 0,85 mm/obr (17 posuwy) |
| Gwinty metryczne | 0,2 – 14 mm/obr (39 skoków) |
| Gwinty calowe | 72 – 2 Gg/cal (45 skoków) |
| Koła podziałowe | 8 – 44 (21 zwojów) |
| Gwinty modułowe | 0,3 – 3,5 mm π (18 gwint) |
| Konik | |
| Mocowanie w tulei konika | MK 4 |
| Średnica/wysuw tulei konika | Ø 50 mm / 120 mm |
| Wymiary | |
| Długość | 2 025 mm |
| Szerokość x wysokość | 915 x 1.615 mm |
| Ciężar netto | 1 160 kg |
Wyposażenie standardowe
- Podtrzymka stała, zakres Ø 15 – 105 mm
- Podtrzymka ruchoma, zakres Ø 10 – 65 mm
- Tarcza tokarska – czołowa (bez szczęk) Ø 350 mm
- Lampa maszynowa diodowa
- Tuleja redukcyjna MK4/MK6
- Kieł centrujący stały MK4
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
- Czterogniazdowy imak nożowy – stalowy
| Akcesoria | Nr art. |
| Uchwyt trójszczękowy OPTIMUM Ø 250 mm nr 6, samocentrujący | 3442765 |
| Uchwyt czteroszczękowy OPTIMUM Ø 250 mm nr 6, samocentrujący | 3442852 |
| Uchwyt czteroszczękowy OPTIMUM Ø 250 mm nr 6 z niezależnym nastawem szczęk | 3442884 |
| Uchwyt trójszczękowy BISON Ø 250 mm nr 6, samocentrujący | 3450330 |
| Uchwyt czteroszczękowy BISON Ø 250 mm nr 6, samocentrujący | 3450380 |
| Uchwyt trójszczękowy BISON Ø 250 mm nr 6, stalowy, samocentr. | 3450530 |
| Uchwyt czteroszczękowy BISON Ø 250 mm nr 6, stalowy, samocentr. | 3450580 |
| Imak stalowy szybkozmienny SWH 5-B | 3384305 |
| Montaż fabryczny SWH 5-B | 9000400 |
| Zestaw noży tokarskich HM 25 mm, 5-częściowy | 3441623 |
| Zestaw noży tokarskich HM 25 mm, 5-częściowy | 3441672 |
| Stopa maszynowa – wibroizolator SE 2 (potrzebnych jest 6 sztuk) | 3381016 |
