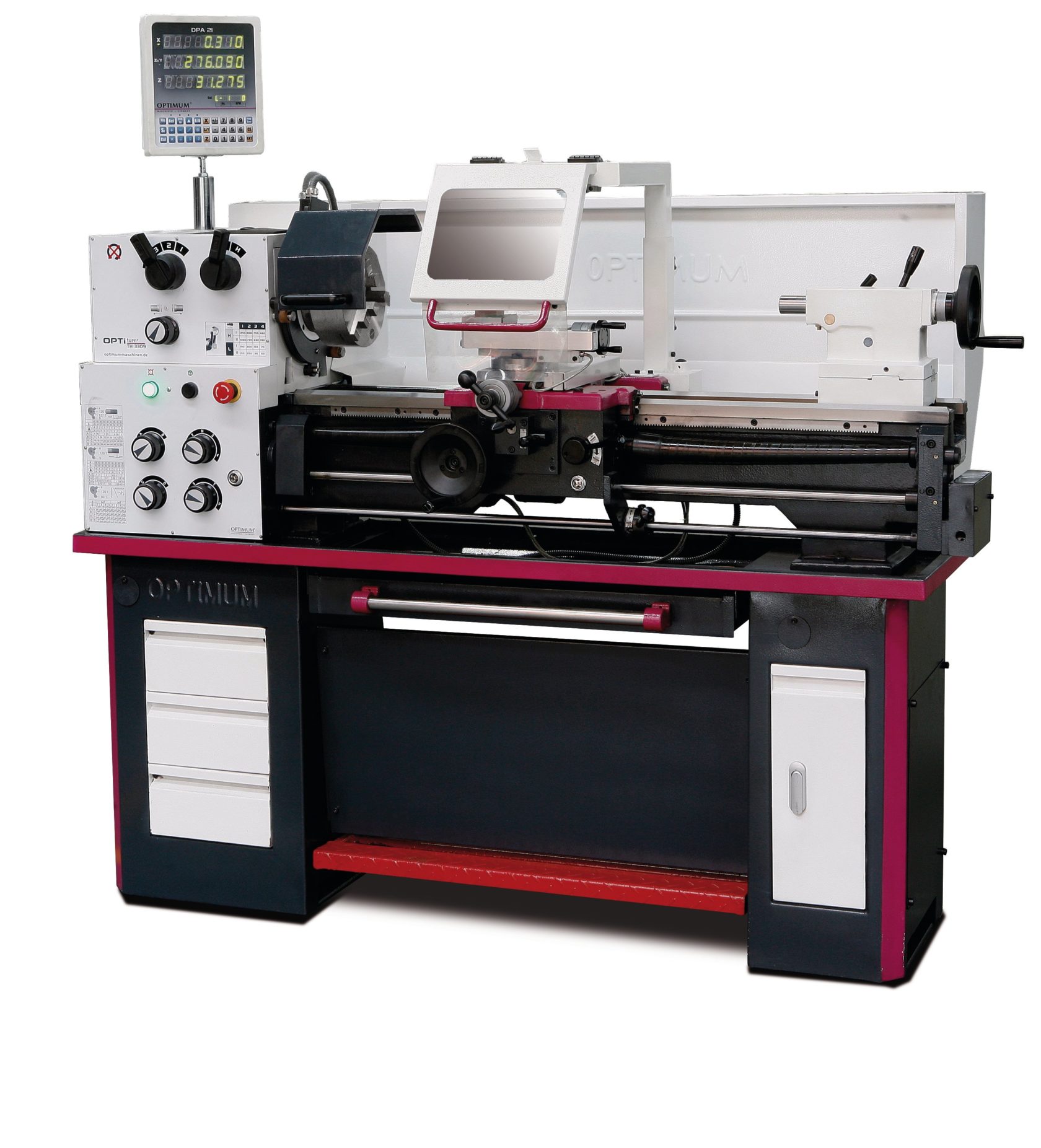

OPTIturn tokarka TH 3309D / 400V
Kompletnie wyposażona tokarka ze śrubą pociągową, wałkiem pociągowym oraz cyfrowym wskaźnikiem położenia DPA 21
Opis produktu
Kompletnie wyposażona tokarka ze śrubą pociągową i wałkiem pociągowym.
- Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 4
- Indukcyjnie hartowane i szlifowane prowadnice łoża
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
- Wyłącznik ochronny silnika
- Układ elektryczny DC 24 V
- Zamykany włącznik główny
- Przełącznik prawo-lewo na saniach wzdłużnych
- Osłona śruby pociągowej
- Podstawa maszyny z szufladą na narzędzia z prawej strony
- Wyciągana wanna na wióry na szynach prowadzących
- Pokrętła z funkcją automatycznego wyłączania
- Układ wyłączania awaryjnego uruchamiany pedałem nożnym
- Cyfrowy wskaźnik położenia DPA 21
- Prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
- Wyraźna redukcja czasów produkcji
- Większa dokładność pracy
- Zmniejsza się współczynnik błędów
- Wyświetlanie położenia w 3 osiach
- Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
- Przejrzyście skonfigurowana klawiatura
- Liniały pomiarowe
| Model | TH 3309D |
| Nr artykułu | 3402040 |
| Dane maszyny | |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Wrzeciono | |
| Moc silnika napędowego | 1,5 KW |
| Stożek wrzeciona | MK 5 |
| Końcówka wrzeciona (mocowanie uchwytu) | DIN ISO 702-2 Nr. 4 |
| Przelot wrzeciona | 38 mm |
| Maks. przekrój mocowania narzędzia w cztero-
gniazdowym imaku nożowym |
16 x 16 mm |
| Zakresy robocze | |
| Wysokość kłów | 165 mm |
| Rozstaw w kłach | 830 mm |
| Maks. średnica toczenia nad łożem | 330 mm |
| Maks. średnica toczenia nad saniami poprzecznymi | 196 mm |
| Maks. średnica toczenia po wyjęciu mostka | 448 mm |
| Długość toczenia w wybraniu mostka | 170 mm |
| Zakres prędkości obrotowej | |
| Prędkość obrotowa wrzeciona | 70 – 2.000 min-1 |
| Liczba stopni | 8 stopni |
| Maksymalne przesuwy | |
| Przesuw sań górnych / suportu poprzecznego | 98 mm / 164 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0.052 – 1.392 mm/obr (32 posuwy) |
| Posuwy poprzeczne | 0.014 – 0.38 mm/obr (32 posuwy) |
| Gwinty metryczne | 0,4 – 7 mm (26 skoków) |
| Gwinty calowe | 56 – 4 Gg/cal (34 skoki) |
| Konik | |
| Mocowanie w tulei konika | MK 3 |
| Średnica / wysuw tulei konika | Ø 32 mm / 110 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 1.685 x 745 x 1.590 |
| Ciężar netto | 430 kg |
Wyposażenie standardowe
- Podtrzymka stała, zakres Ø 19 – 70 mm
- Podtrzymka ruchoma, zakres Ø 16 – 50 mm
- Lampa maszynowa diodowa
- Tuleja redukcyjna MK3/MK5
- Dwa stałe kły centrujące MK3
- Czterogniazdowy imak nożowy – stalowy
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
| Akcesoria | Nr art. |
| Uchwyt trójszczękowy OPTIMUM Ø 160 mm nr 4, samocentrujący | 3442761 |
| Uchwyt trójszczękowy OPTIMUM Ø 200 mm nr 4, samocentrujący | 3442762 |
| Uchwyt czteroszczękowy OPTIMUM Ø 160 mm nr 4, samocentrujący | 3442840 |
| Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 4, samocentrujący | 3442843 |
| Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 4 z niezależnym nastawem szczęk | 3442879 |
| Uchwyt trójszczękowy BISON Ø 160 mm nr 4, samocentrujący | 3450305 |
| Uchwyt trójszczękowy BISON Ø 200 mm nr 4, samocentrujący | 3450310 |
| Uchwyt czteroszczękowy BISON Ø 160 mm nr 4, samocentrujący | 3450355 |
| Uchwyt czteroszczękowy BISON Ø 200 mm nr 4, samocentrujący | 3450360 |
| Imak stalowy szybkozmienny SWH 3-E | 3384303 |
| Montaż fabryczny SWH 3-E | 9000400 |
| Uchwyt zaciskowy 5C | 3441554 |
| Zestaw tulei zaciskowych 3 – 25 mm, 5C, 17 kg | 3441509 |
| Zestaw noży tokarskich 16 mm, 5-częściowy „Made in Germany“ | 3441216 |
| Zestaw noży tokarskich 16 mm, 5-częściowy | 3441610 |
| Stopa maszynowa – wibroizolator SE2 (potrzebnych jest 6 sztuk) | 3381016 |
