OPTIturn tokarka TX 5216 / 400V
Precyzyjna tokarka z cyfrowym wskaźnikiem położenia Newall DP700 oraz szybkozmiennym imakiem stalowym.
Opis produktu
- Precyzyjna tokarka spełniająca najwyższe wymagania techniczne
- Wyposażona w system odczytu położenia z pomiarem na prętowych liniałach magnetycznych z głowicami oraz cyfrowym wyświetlaczem Newall DP 700
- Łoże maszyny i podbudowa z pełnego odlewu wysokogatunkowego żeliwa szarego
- Wysoka sztywność obudowy wrzeciennika 25 GG z mocno żebrowanego odlewu
- We wrzecienniku – hartowane wszystkie koła zębate oraz wałki zamontowane na łożyskach igiełkowych, smarowane w kąpieli olejowej
- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
- Hartowane i szlifowane wrzeciono zapewnia ogromną precyzję i trwałość
- Duża osłona ochronna uchwytu tokarskiego, obracana na pierścieniu prowadzącym

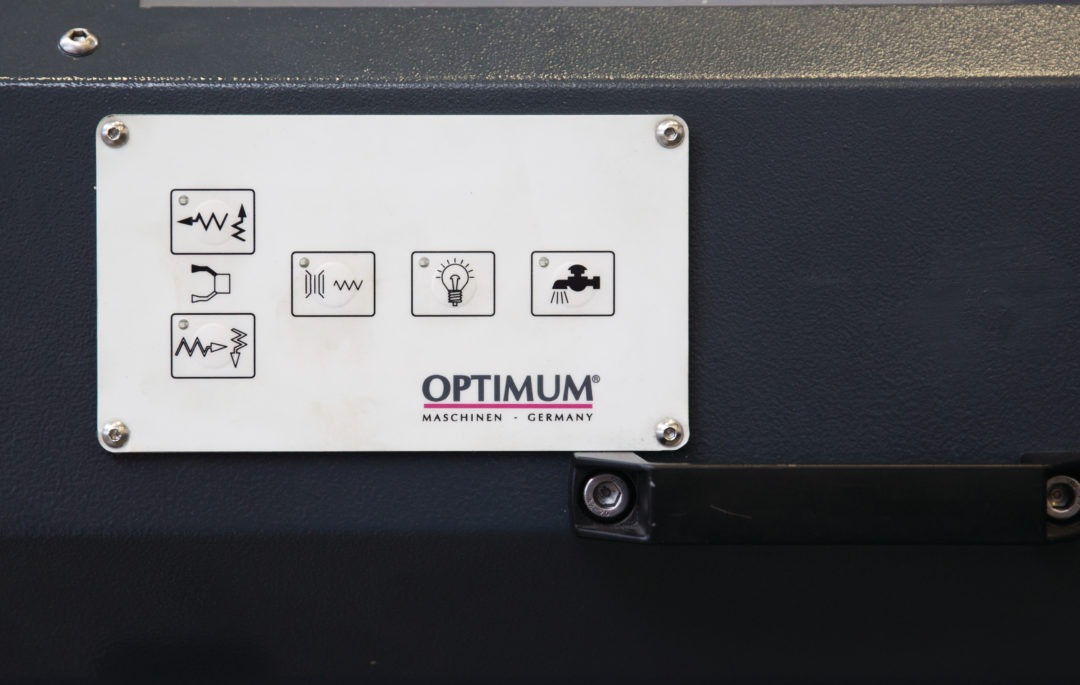

- Osłona imaka – przestrzeni roboczej przed wiórami ze zintegrowanym wskaźnikiem położenia, układem chłodzenia oraz dodatkowym panelem sterującym
- Duży przelot wrzeciona 80 mm
- Pełne oświetlenie przestrzeni roboczej – lampa maszynowa LED
- Szeroka skala nastawy posuwów oraz duży zakres gwintowania
- Zmniejszony czas wyhamowania wrzeciona głównego poprzez elektroniczny hamulec wrzeciona głównego

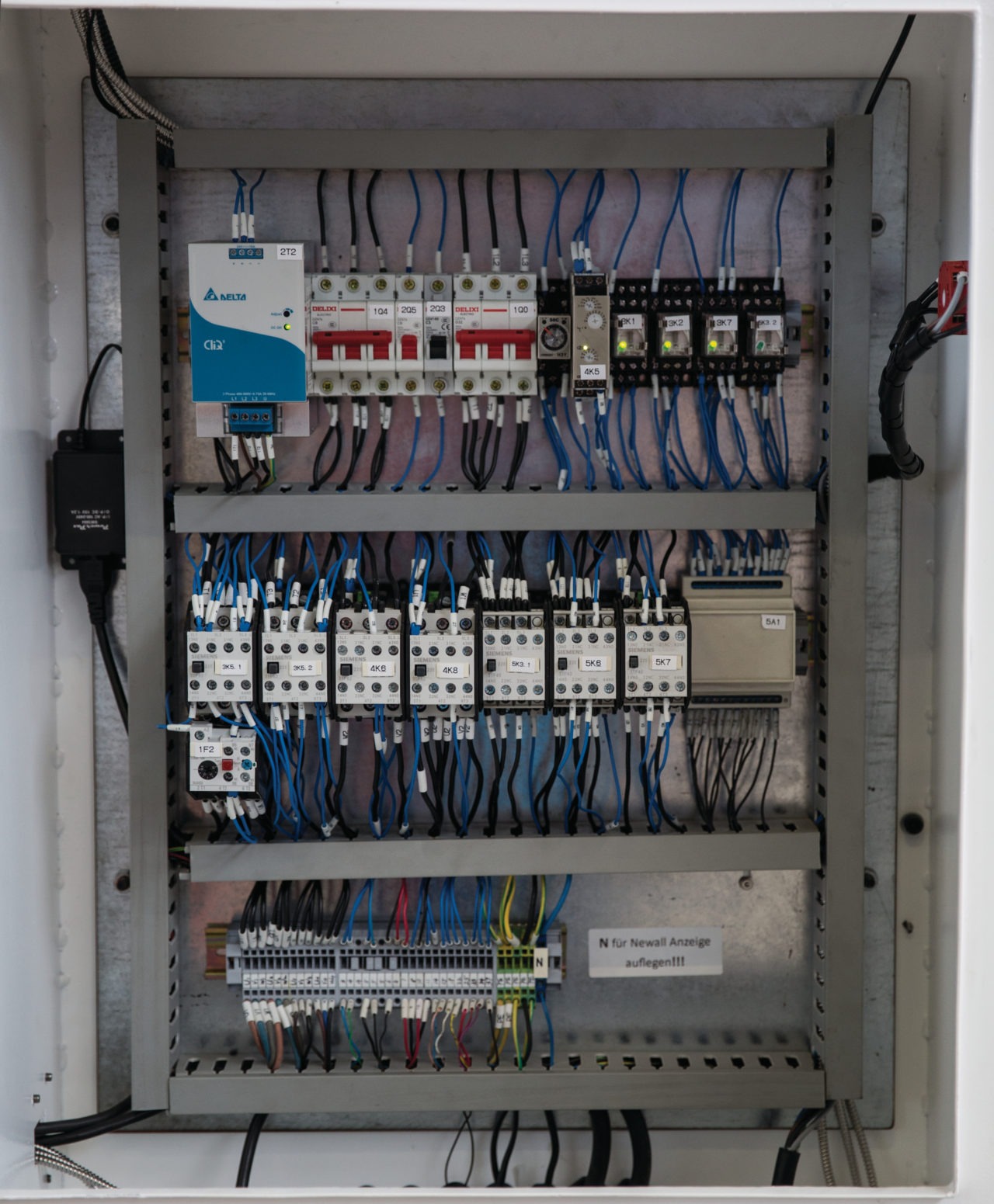

- Wszystkie aparaty elektryczne (styczniki i przekaźniki) marki Siemens lub Schneider
- Zewnętrzny zbiornik płynu chłodzącego ze wskaźnikiem poziomu i separatora oleju
- Szybki posuw dla osi X i Zo
- Głowica imaka stalowego, szybkozmiennego SWH 5-B
- Imak stalowy 25x120mm do noży czworokątnych
Cyfrowy wskaźnik położenia DP700 angielskiej firmy Newall
- Wyraźna redukcja czasów produkcji
- Większa dokładność pracy
- Zmniejsza się współczynnik błędów

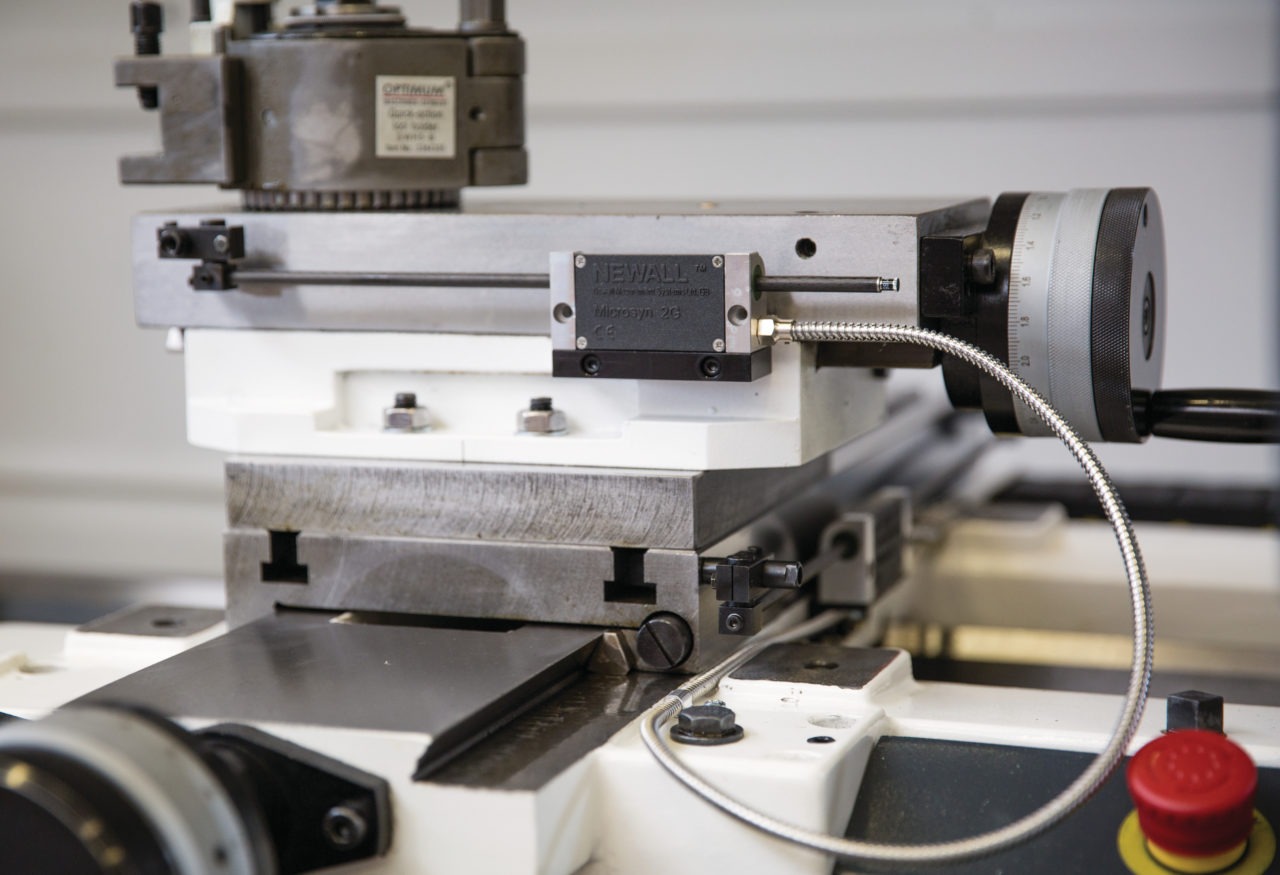

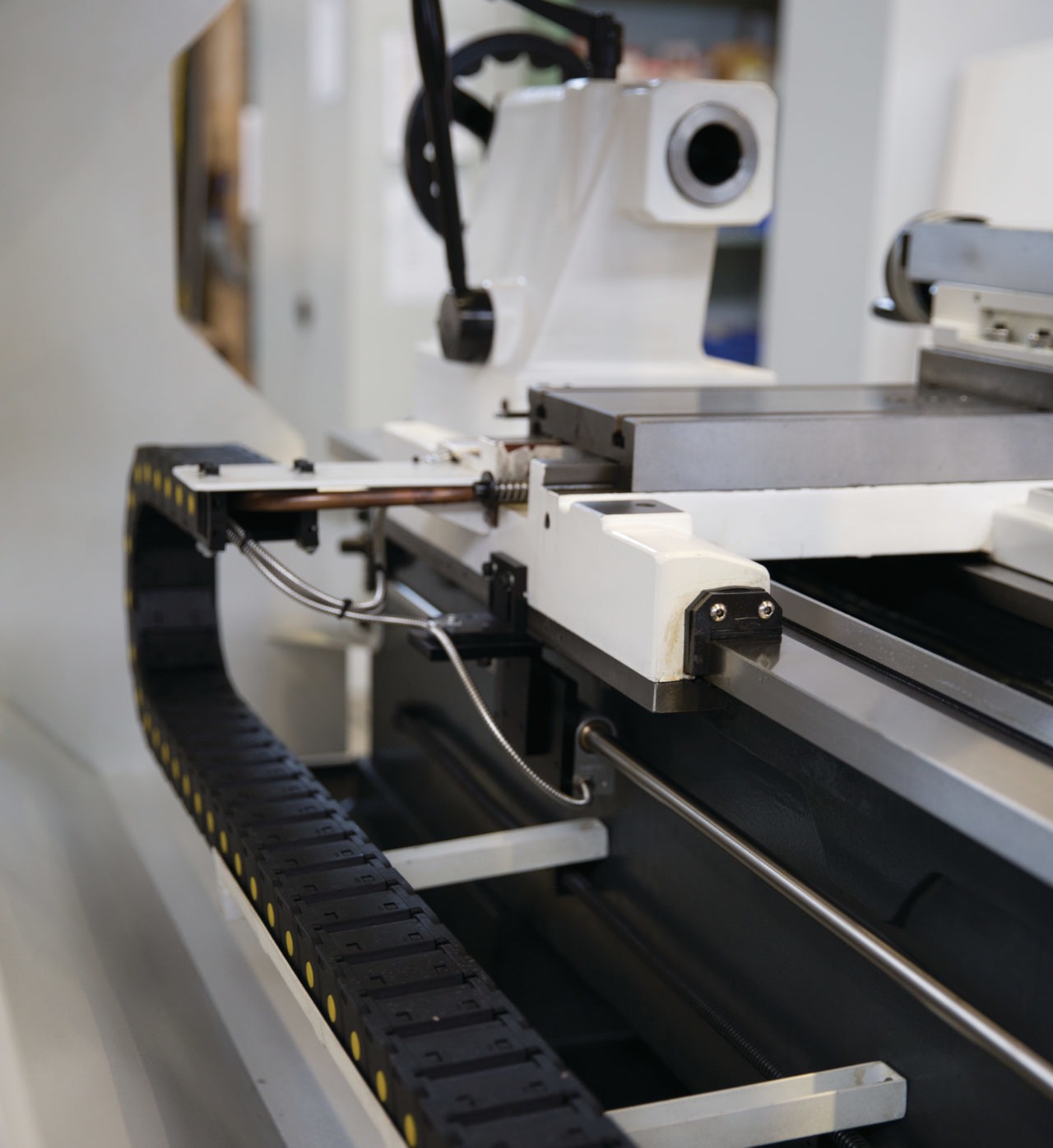

- Magnetyczne (prętowe) liniały z głowicami pomiarowymi
| Dane maszyny | TX 5216 |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 6,1 kW |
| Wrzeciono | |
| Moc silnika napędowego | 5,5 KW |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 nr 8 |
| Przelot wrzeciona | Ø 80 mm |
| Zakresy robocze | |
| Wysokość kłów | 260 mm |
| Rozstaw w kłach | 1600 mm |
| Maks. średnica toczenia nad łożem | 520 mm |
| Maks. średnica toczenia nad saniami poprzecznymi | 324 mm |
| Maks. średnica toczenia po wyjęciu mostka | 780 mm |
| Szerokość łoża | 280 mm |
| Zakres prędkości obrotowej | |
| Prędkość obrotowa wrzeciona | 30 – 1.500 min-1 |
| Liczba stopni | 12 |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 165 mm |
| Przesuw suportu poprzecznego | 355 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,05- 1,5 mm/obr. |
| Posuwy poprzeczne | 0,025- 0,75 mm/obr |
| Gwinty metryczne | 0,5 – 15 mm/obr. |
| Gwinty calowe | 60-2 Gg/Cal |
| Gwinty Diametarl Pitch | 4-120 DP |
| Gwinty modułowe | 0,25 – 7,5 MP |
| Konik | |
| Mocowanie w tulei konika | MK 5 |
| Średnica tulei konika | Ø 72 mm |
| Wysuw tulei konika | 180 mm |
| Wymiary | |
| Długość | 3 000 mm |
| Szerokość x wysokość | 1 179 x 1 860 mm |
| Ciężar netto | 1.795 kg |
