RBM 4 HMS PRO Hydrauliczne walcarki do blachy


Hydrauliczne 4-walcowe giętarki obrotowe

Model: RBM 1550-65 4 HMS PRO /RBM 1550-110 4 HMS PRO/ RBM 1550-150 4 HMS PRO/ RBM 2050-60 4 HMS PRO / RBM 2050-80 4 HMS PRO /RBM 2050-100 4 HMS PRO /RBM 2050-120 4 HMS PRO / RBM 2050-220 4 HMS PRO / RBM 2550-60 4 HMS PRO /RBM 2550-80 4 HMS PRO / RBM 2550-100 4 HMS PRO / RBM 2550-180 4 HMS PRO /RBM 3050-60 4 HMS PRO /RBM 3050-90 4 HMS PRO / RBM 3050-150 4 HMS PRO / RBM 4050-80 4 HMS PRO

Numer katalogowy: 3813346 / 3813347 / 3813348 / 3813349 / 3813350 / 3813351 / 3813352 / 3813353 / 3813354 / 3813355 / 3813356 / 3813357 /3813358 / 3813359 / 3813360 / 3813361 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Ciężka i mocna konstrukcja spawana
  • Liniowe dosuwanie walców zaciskowych i bocznych przez siłowniki hydrauliczne
  • Walce hartowane indukcyjnie, nadają się do gięcia stali szlachetnej
  • Walec górny napędzany przez silnik hydrauliczny i przekładnię planetarną, ruch jest przenoszony na walec zaciskowy przez wały kardanowe
  • Maszyna zabezpieczona przed przeciążeniem
  • Trzy wskaźniki cyfrowe (2 x walce boczne, 1 x walec zaciskowy)

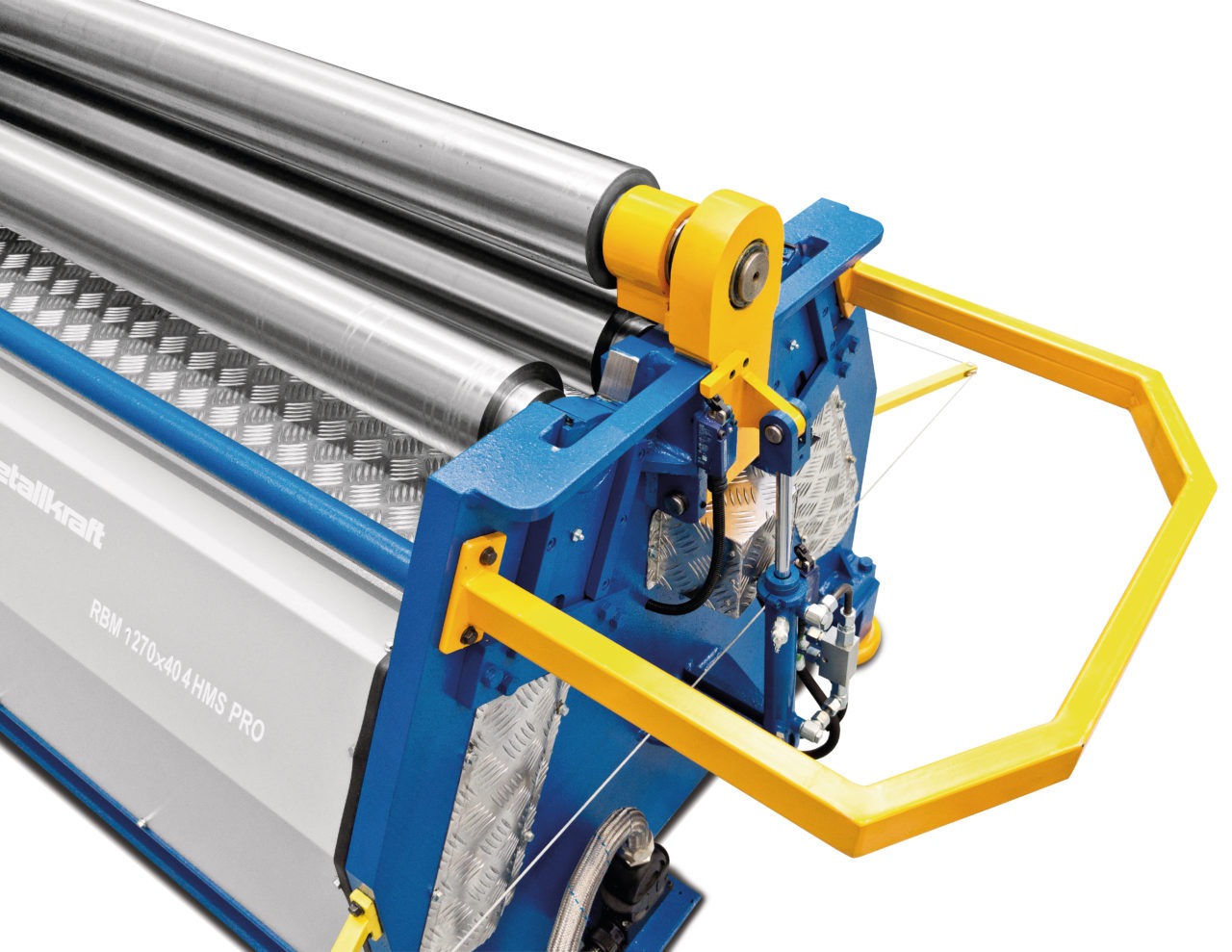

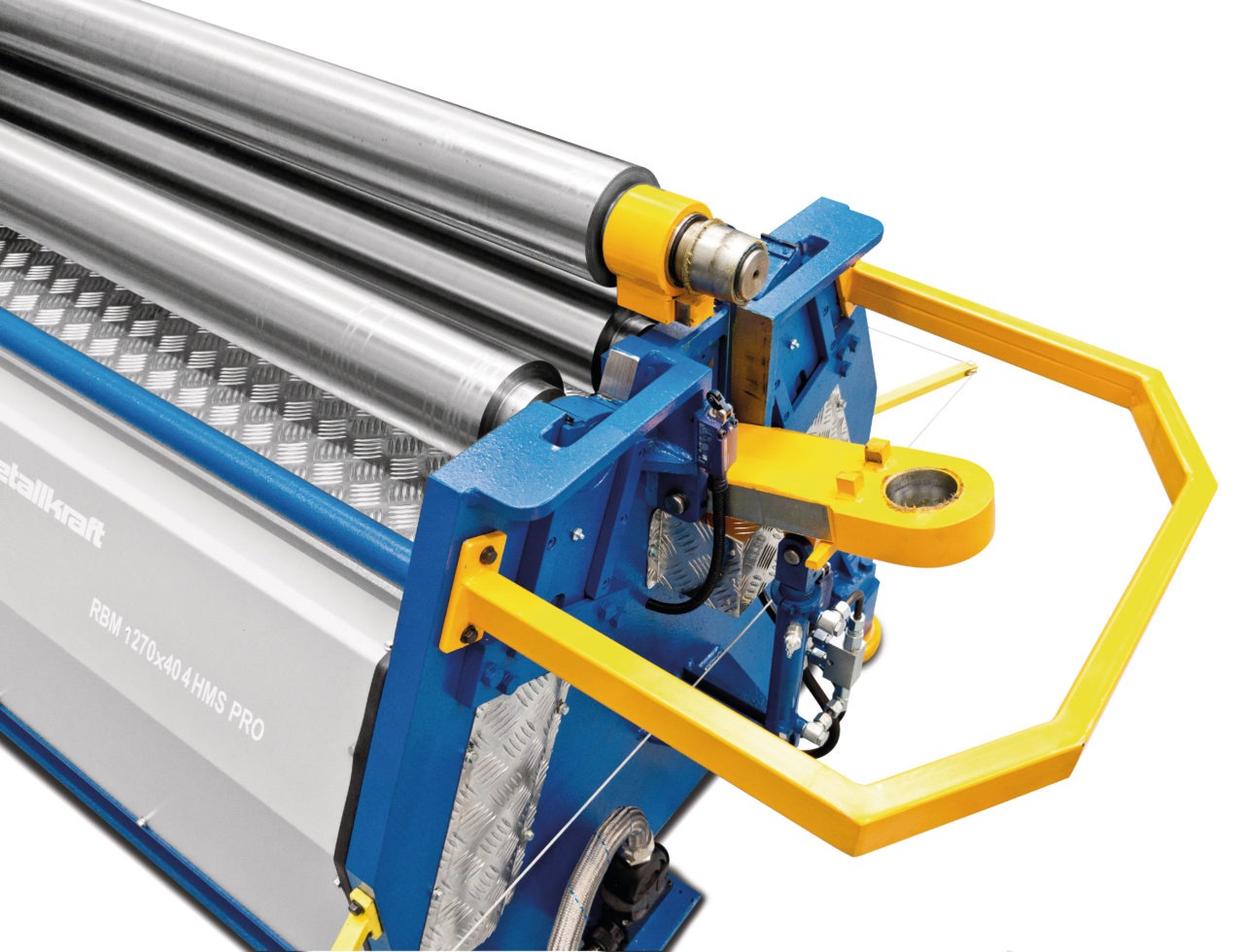

  • Hydrauliczne łożysko odchylane ułatwia zdejmowa­nie gotowego półwyrobu

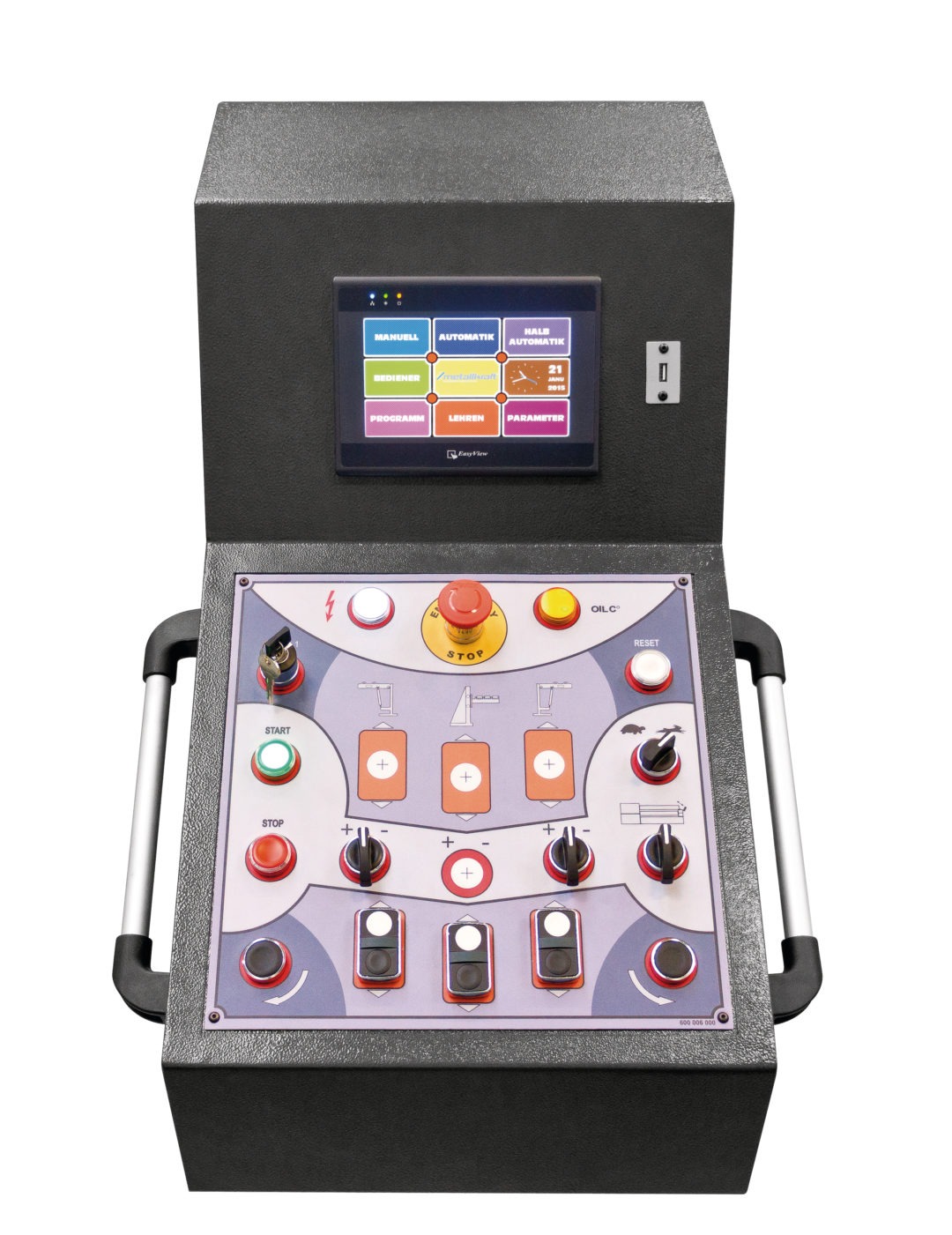

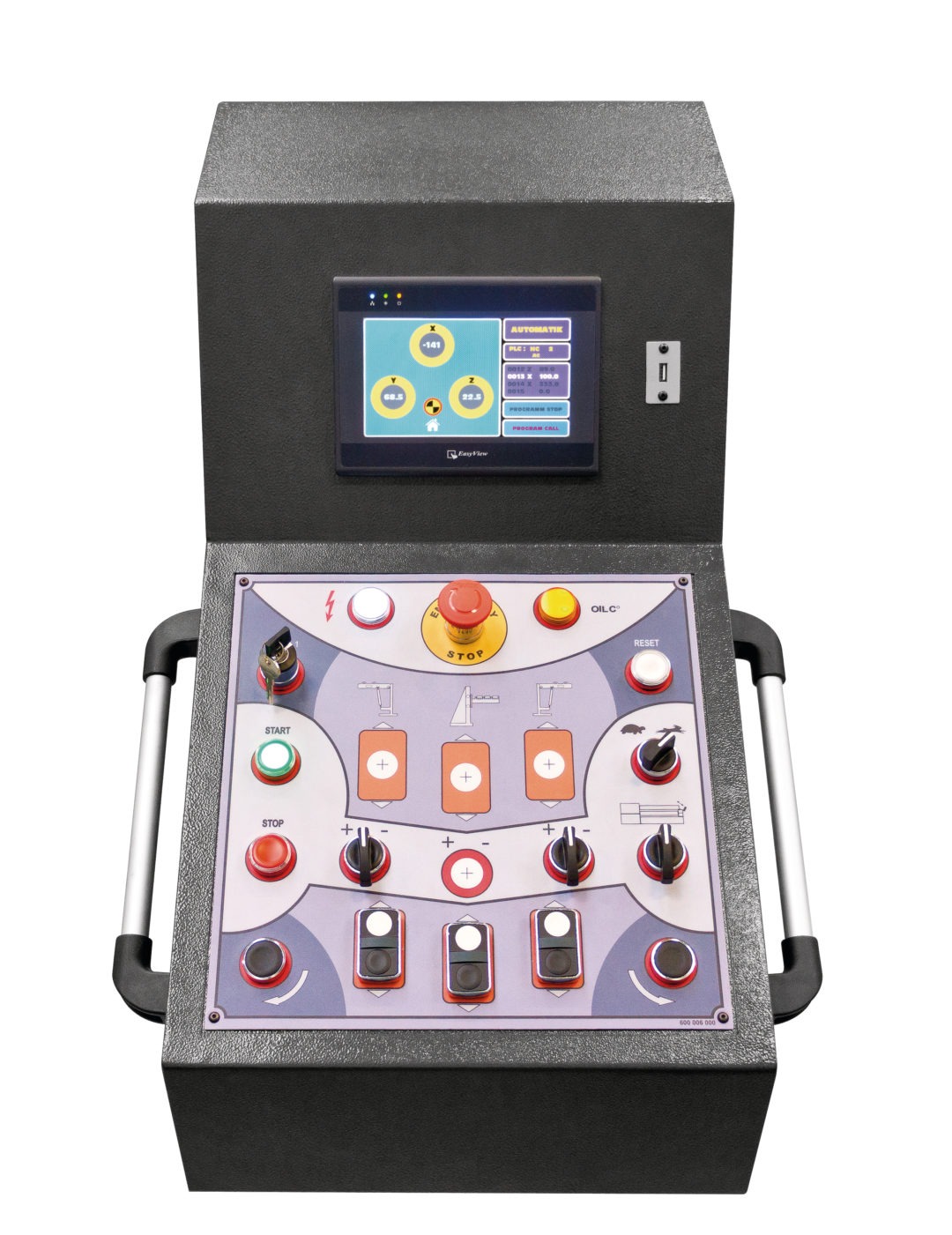

  • Mobilny pulpit sterowniczy
  • Mechanizm gięcia stożkowego
  • Hydrauliczny system kompensacyjny gwarantujący równoległość
  • Lina wyłączania awaryjnego
RBM 4

HMS PRO

 Szerokość

robocza

mm

 Moc

zaginania*

mm

 Moc gięcia*



mm

 Ø walca

górnego

mm

 Najmniejszy

Ø gięcia*

mm

 Moc

silnika

kW

 Prędkość gięcia



m/min

 Długość



mm

 Szerokość



mm

 Wysokość



mm

 Ciężar



kg

 Nr art.


1550-65 1550 3,5/4,5 4,5/6,5 150 225/750 2,2 & 1,5 6 3300 1150 1110 2370 3813346
1550-110 1550 7/9 9/11 200 300/1000 4,0 & 1,5 6 3350 1350 1290 3250 3813347
1550-150 1550 10/12 12/15 250 375/1250 7,5 & 1,5 5 3500 1500 1370 4650 3813348
2050-60 2050 3/4 4/6 150 225/750 2,2 & 1,5 6 3800 1150 1110 2800 3813349
2050-80 2050 4/6 6/8 180 270/900 3,0 & 1,5 5 3850 1350 1290 3300 3813350
2050-100 2050 6/8 8/10 200 300/1000 4,0 & 1,5 6 3850 1350 1290 3750 3813351
2050-120 2050 8/10 10/12 250 375/1250 7,5 & 1,5 5 4000 1500 1370 5350 3813352
2050-220 2050 15/18 18/22 300 450/1500 11 1,5/5 4400 1800 1950 6500 3813353
2550-60 2550 3/4 4/6 180 270/900 3,0 & 1,5 5 4350 1350 1290 3700 3813354
2550-80 2550 4/6 6/8 200 300/1000 4,0 & 1,5 6 4350 1350 1290 4250 3813355
2550-100 2550 6/8 8/10 250 375/1250 7,5 & 1,5 5 4500 1500 1370 6100 3813356
2550-180 2550 12/15 15/18 300 450/1500 11 1,5/5 4900 1800 1950 7500 3813357
3050-60 3050 3/4 4/6 200 300/1000 4,0 & 1,5 6 4850 1350 1290 4750 3813358
3050-90 3050 5/7 7/9 250 375/1250 7,5 & 1,5 5 5000 1500 1370 6800 3813359
3050-150 3050 10/12 12/15 300 450/1500 11 1,5/5 5400 1800 1950 8500 3813360
4050-80 4050 4/6 6/8 275 410/1375 11 1,5/5 6400 1600 1800 9000 3813361

Podawana moc odnosi się do materiału o wytrzymałości na rozciąganie 400N/mm2 przy 1,5 x 0 walca górnego / 5 x 0 walca górnego; moc gięcia stożkowego = współczynnik 0,5; moc gięcia alu = 1,2; moc gięcia VA = współczynnik 0,75.

Akcesoria opcjonalne:

  • Sterownik NC tech-in
  • Mechaniczny dźwig pomocniczy
  • Hydrauliczne podpory boczne
  • Bezstopniowa regulacja prędkości gięcia

Prosimy przy zamówieniu podawać obrabiany rodzaj materiału !
