RP U Uniwersalne prasy ramowe


Model:RP U 1020-100 /RP U 1020-150 /RP U 1520-100 /RP U 1520-150

Numer katalogowy: 4021010/4021015/4021510/4021515 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Uniwersalna prasa ramowa do uzbrajania w indywidualne narzędzia do gięcia, prasowania, wytłaczania, prostowania lub cięcia
  • Bardzo ciężka i mocna konstrukcja spawana

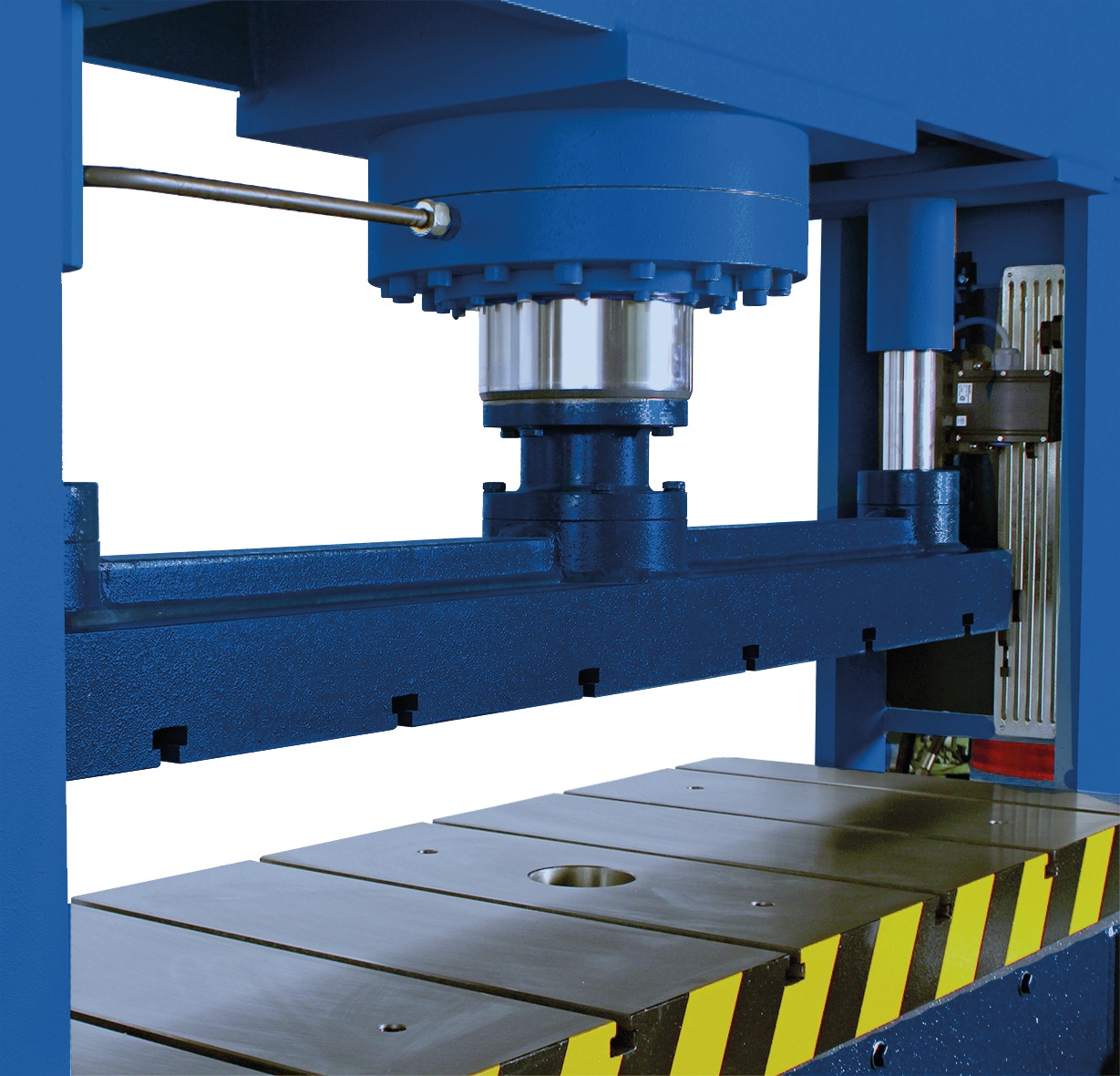

  • Górna belka gwarantująca równoległość na podwójnej prowadnicy
  • Duży stół z rowkami teowymi i otworem pośrodku
  • Duża płyta popychacza z rowkami teowymi

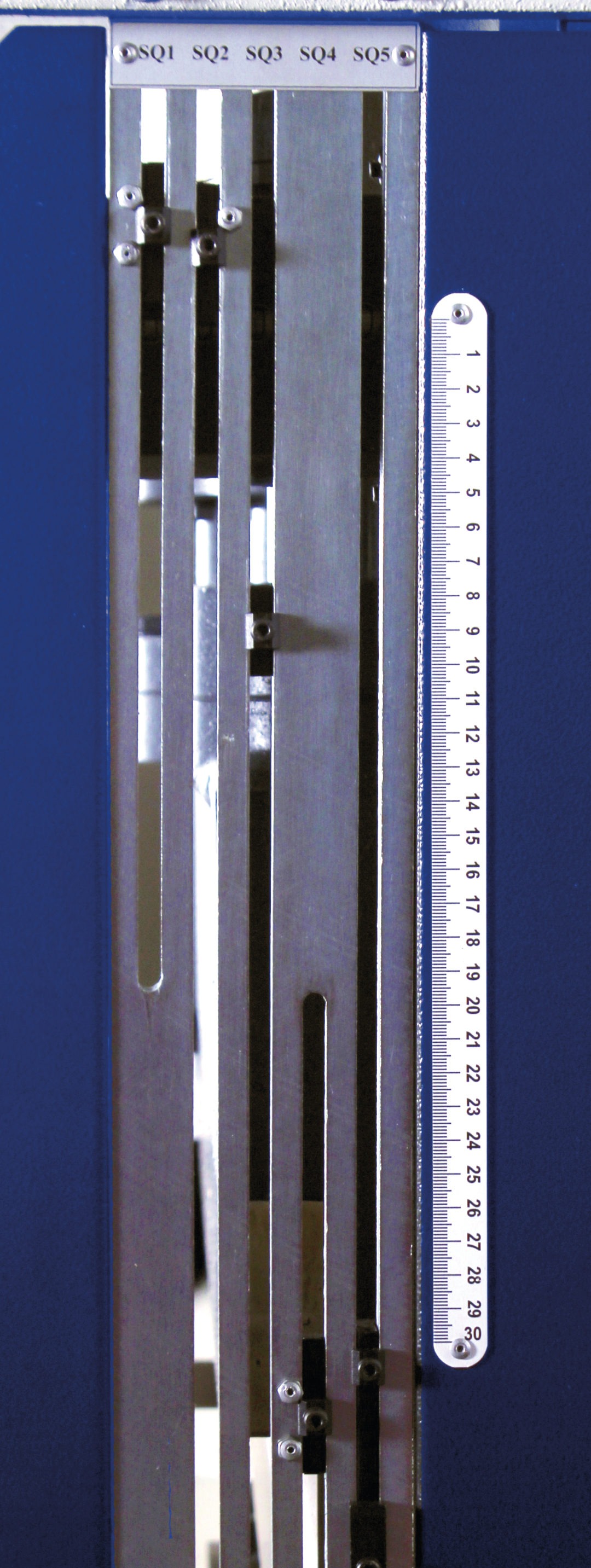

  • Górne i dolne położenie krańcowe skoku tłoka regulowane bezstopniowo krzywkami
  • Bezstopniowo regulowane ciśnienie Manometr do wskazywania nacisku prasy
  • Stół roboczy z regulacją wysokości
  • Mechanizm do przestawiania wysokości stołu
  • Obsługa dwuręczna i pedał
  • Napełnianie olejem
Dane techniczne RP U 1020-100 RP U 1020-150 RP U 1520-100 RP U 1520-150
Nr art. 4021010 4021015 4021510 4021515
             Dane techniczne
Nacisk prasy 100 t 150 t 100 t 150 t
Szerokość robocza 1020 mm 1020 mm 1520 mm 1520 mm
Skok tłoka 300 mm 300 mm 300 mm 300 mm
Maks. ciśnienie robocze 263 bar 244 bar 263 bar 244 bar
Min. wysokość montażu 325 mm 275 mm 325 mm 275 mm
Maks. wysokość montażu 680 mm 610 mm 680 mm 610 mm
Rozstaw otworów do przestawiania stołu 190 mm 190 mm 190 mm 190 mm
Posuw szybki 9 mm/s 9 mm/s 9 mm/s 9 mm/s
Prasowanie 5 mm/s 5 mm/s 5 mm/s 5 mm/s
Wycofanie 10 mm/s 10 mm/s 10 mm/s 10 mm/s
Rozmiar stołu 500 x 1020 mm 600 x 1020 mm 500 x 1520 mm 600 x 1520 mm
Ø otworu w stole 100 mm 100 mm 100 mm 100 mm
Moc silnika 7,5 kW 11 kW 7,5 kW 11 kW
Długość 2110 mm 2110 mm 2630 mm 2630 mm
Szerokość 1000 mm 1000 mm 1000 mm 1000 mm
Wysokość 2275 mm 2450 mm 2275 mm 2450 mm
Ciężar 1900 kg 2400 kg 2500 kg 3100 kg
