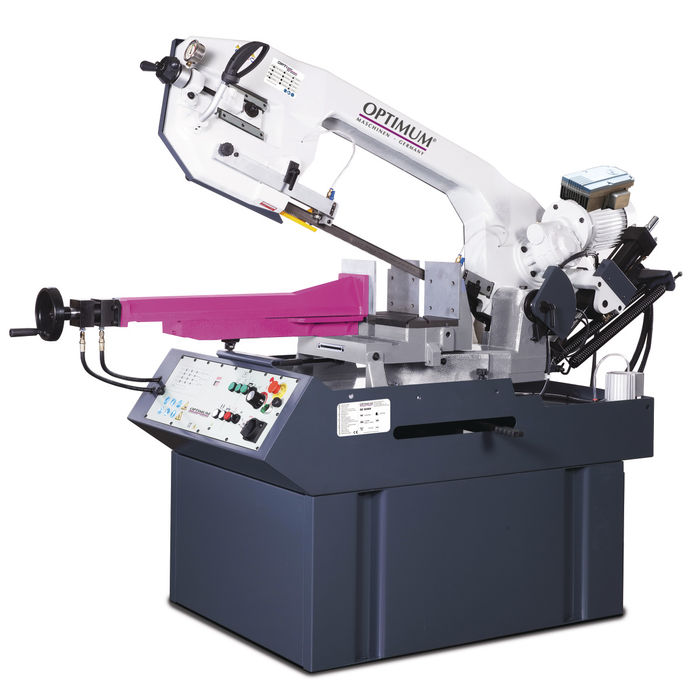

SD 500AV Przecinarka taśmowa / 400V

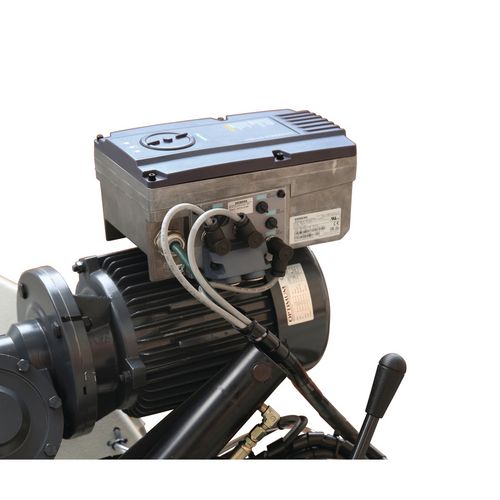

Półautomatyczna przecinarka taśmowa ze skrętnym ramieniem piły oraz bezstopniowo regulowaną prędkością taśmy za pomocą przemiennika częstotliwości Siemens Sinamics G110M.
Model: SD 500AV
Opis produktu
- Ciężka, przemysłowa wersja
- Regulacja ukośna w zakresie od -600 do +450 poprzez wychylenie ramy piły
- Płynna regulacja prędkości taśmy w zakresie od 25 do 100 m/min
- Indywidualnie regulowane prowadnice z węglików spiekanych oraz łożysk kulkowych
- Prosta oraz wygodna regulacja naciągu brzeszczotu za pomocą manometru
- Łatwa oraz przejrzysta regulacja prędkości opadania ramienia dzięki zaworowi na panelu operatorskim

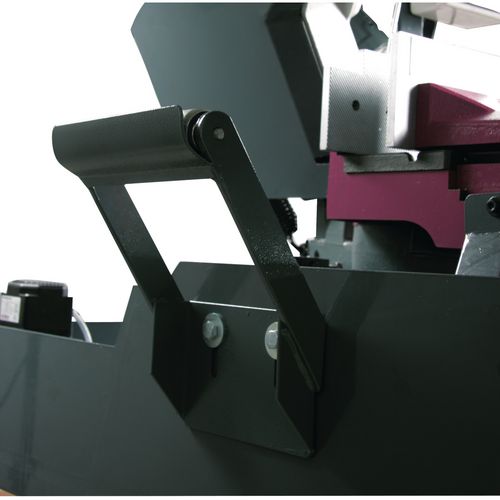

- Regulowana podpora rolkowa dla podparcia długich elementów
- Metalowy ogranicznik materiału ze skalą
- Układ chłodzenia
- Hydrauliczne imadło
- Klasa EMC C2
| Model | SD 500AV |
| Dane maszyny | |
| Napięcie elektryczne | 400V~50 Hz |
| Moc silnika | 2,2 kW |
| Moc silnika pompy chłodziwa | 100 W |
| Unoszenie ramy piły | Ręczne |
| Posuw – opadanie ramy piły | płynna regulacja |
| Prędkość przesuwu taśmy tnącej | 25-100 m/min |
| Wymiary taśmy tnącej | 3770 x 34 x 1,1 mm |
| Kąt cięcia | od -600 do 450 |
| Wymiary | 2122 x 1046 x 1497 mm |
| Waga | 765 kg |
| Zakresy cięcia | Przekrój okrągły | Przekrój kwadratowy | Przekrój prostokątny |
| 0 ° | Ø 355 mm | 300 mm | 300 x 490 mm |
| 45 ° | Ø 350 mm | 290 mm | 290 x 340 mm |
| -60 ° | Ø 230 mm | 180 mm | 180 x 220 mm |
| -45 ° | Ø 290 mm | 250 mm | 250 x 250 mm |
| Zakres cięcia jest ustalany w cięciu pełnym. Przy odcinaniu zakres cięcia może być większy. | |||
Wyposażenie standardowe:
- Regulowany ogranicznik materiału,
- Bimetaliczna piła taśmowa 4-6 ZpZ M42
- Pompa chłodziwa
- Podstawa maszyny.
| Akcesoria dodatkowe |
||
| Taśmy piły HSS Bi-Metall M 42 | ||
| Zęby na cal | Kąt ustawczy zęba | Art. |
| 5 – 8 ZpZ | 00 | 3357590 |
| 6 – 10 ZpZ | 00 | 3357591 |
