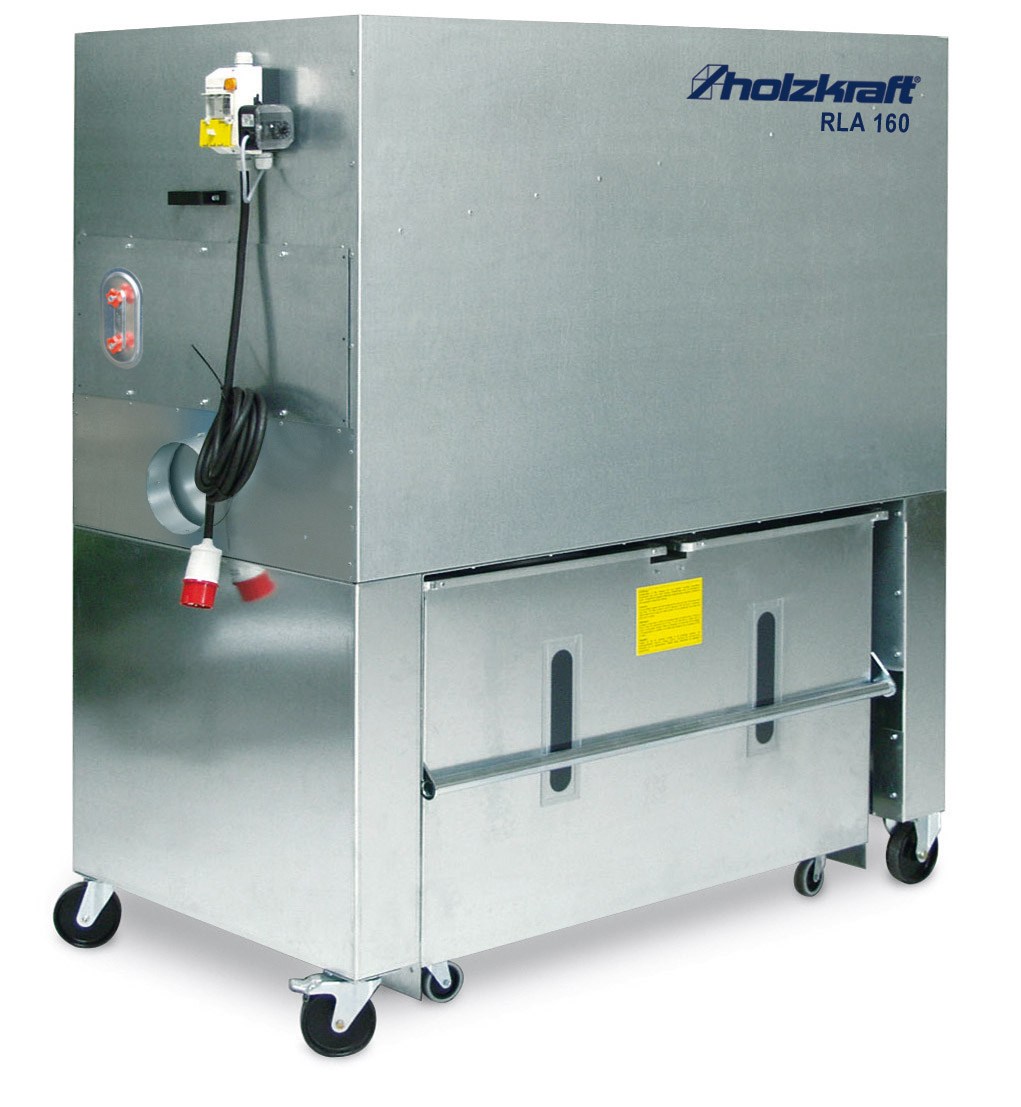

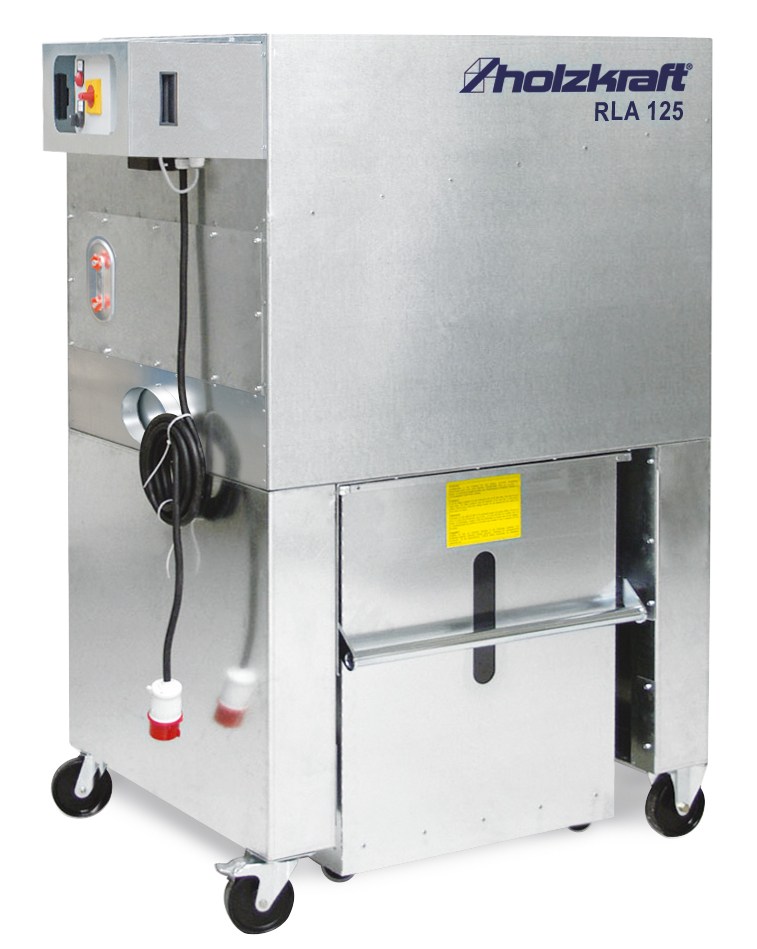

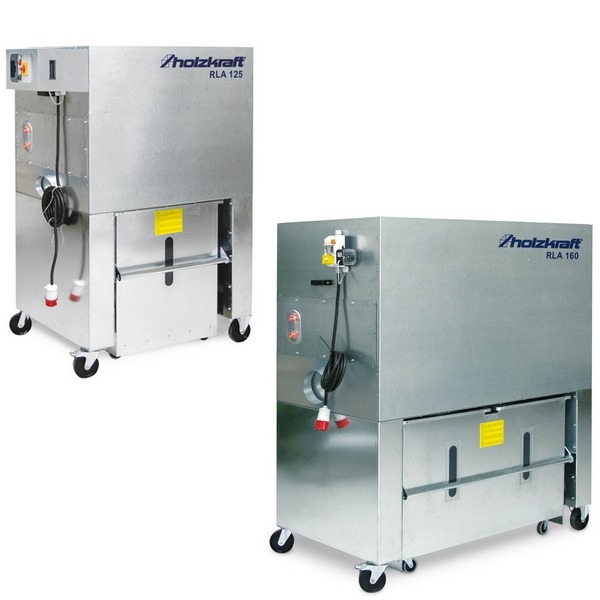

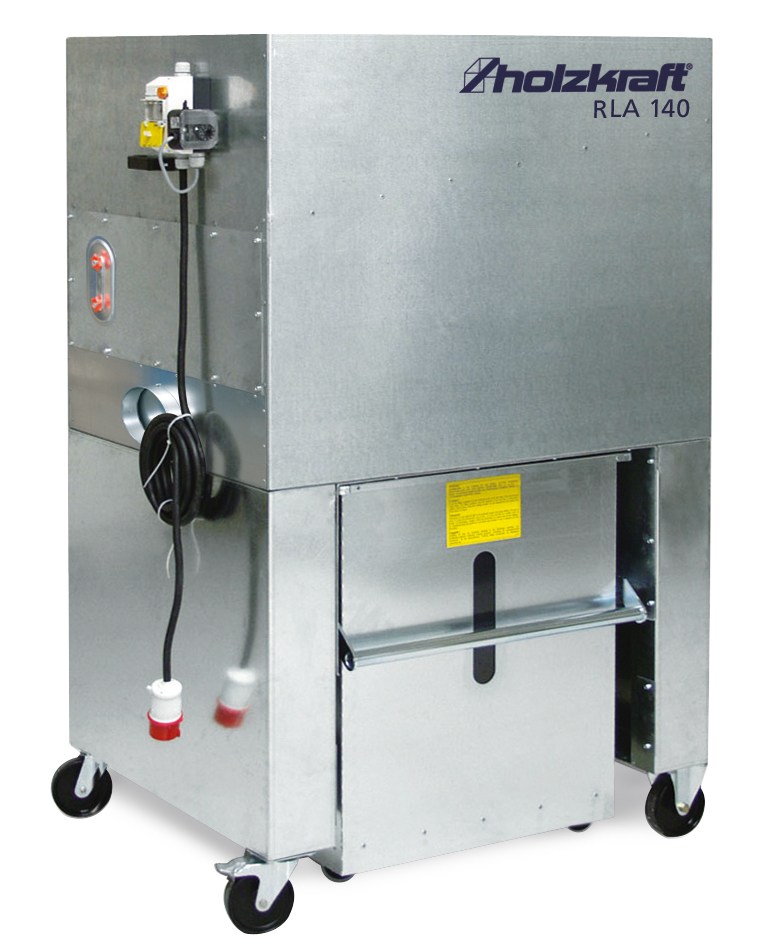

Urządzenia odciągowe seria RLA 125 / 140 / 160 / 210


Holzkraft urządzenia odciągowe seria RLA

Klasa zapylenia M

Niska zawartość pyłu resztkowego

Z możliwością zastosowania automatyki do 8 maszyn.

Pobierz: Aktualną stronę w PDF

Opis produktu

Urządzenia odciągowe seria RLA: 125 / 140 / 160 /210

  • Urządzenie przeznaczone do odciągu wiórów drewnianych. Do użytku komercyjnego.
  • Przeznaczony do każdego rodzaj wiórów drewnianych.
  • Zawartość pyłu resztkowego w powietrzu <0,1 mg/m3
  • Duża moc ssąca. Mała powierzchnia.
  • Bardzo cicha praca.
  • Maksymalna moc w tej klasie.

Odpowiednio zaprojektowany

  • Wytrzymałą, kompaktowa konstrukcja wykonana ze stali cynkowanej.
  • Duże otwory rewizyjne ułatwiające kontrolę.
  • Urządzenie kompletnie zmontowane przy montażu.
  • Łatwe usuwanie wiórów dzięki mobilnym pojemnikom i workom z pcv.
  • Wszystkie modele mobilne.

Filtr

  • Kompaktowy kasetowy o dużej powierzchni filtracyjnej.
  • Filtr wykonany z poliestru w aluminiowej obudowie, zmywalny o długiej żywotności.
  • Przetestowany anty statycznie wg. M-BIA
  • Lampka kontrolna sygnalizująca zbyt duże zabrudzenie filtra.
  • Wentylator zamontowany przy końcu filtra.

Wyposażenie

  • Metalowy wentylator.
  • Rewizja do czyszczenia filtra.
  • Kabel zasilający 5 metrów z wtyczką 5 pinową.
  • 2 obrotowe i 2 stałe koła z hamulcami.
  • Ręczne otrząsanie filtrów.
  • Możliwość podłączenia i rozbudowania urządzenia do automatycznego włączania dla 8 maszyn (wersja “M”)
  • Pneumatyczne czyszczenie filtrów za pomocą sprężonego powietrza (ciśnienie robocze 4-6 bar) (wersja “PM”)
  • Wykrywanie  do 8 maszyn poprzez bezpotencjałowy kontakt. (wersja “PM”)

Model RLA 125 RLA 140 RLA 160 RLA 210
Nr. katalogowy 5131255 5131400 5131620 5132100
Model RLA 125 M RLA 140 M RLA 160 M RLA 210 M
Nr. katalogowy 5131256 5131401 5131621 5132105
Model RLA 125 PM RLA 140 PM RLA 160 PM RLA 210 PM
Nr. katalogowy 5131257 5131402 5131622 5132110
Parametry techniczne
Średnica króćca przyłącza: Ø 125 mm Ø 140 mm Ø 160 mm Ø 200 mm
Moc silnika 50Hz / 400V 2,2 kW 2,2 kW 2,2 kW 3,0 kW
Wydajność 1095 m³/h 1108 m³/h 1448 m³/h 2262 m³/h
Maksymalny przepływ  m³/h 1750 m³/h 2400 m³/h 3700 m³/h
Podciśnienie  2220 Pa  2615 Pa  2247 Pa  2262 Pa
Powierzchnia filtracyjna  5,31 m²  8,5 m² 9,21 m² 22 m²
Klasa zapylenia M M M M
Zawartość resztkowa pyłu H3 (<0,1 mg/m³) H3 (<0,1 mg/m³) H3 (<0,1 mg/m³) H3 (<0,1 mg/m³)
Pojemność pojemnika na wióry 1 x 255 l 1 x 239 l 2 x 193 l 2 x 192 l
 Maksymalny poziom hałasu 73 dB(A) 71 dB(A) 73 dB(A) 72 dB(A)
 Wymiary (Dł. x Sz. x Wys) 1100 x 830 x 1650 mm 1241 x 830 x 1700 mm 1681 x 830 x 1654 mm 1700 x 830 x 1800 mm
 Waga 194 kg 218 kg 254 kg 290 kg



Akcesoria i dodatki RLA 125 RLA 140 RLA 160 RLA 210 Nr. art.
Worki PCV na wióry dla RLA X X X X  5141212
Filtr bypass X X X X 5141215
Filtr kasetowy mały 3,9 m2 X X 5141606
Filtr kasetowy duży 5,31 m2 X X 5141213
Filtr kasetowy 8,5 m2 X X 5141214
Filtr kasetowy 22 m2 X 5141221
Tłumik dźwięku X X X 5140020
Wąż odciągowy PU Ø 125 mm X 5142509
Wąż odciągowy PU Ø 140 mm X 5142505
Wąż odciągowy PU Ø 160 mm X 5142507
Wąż odciągowy PU Ø 200 mm X 5142508
Moduł rozszerzający z odbiornikiem Easy -Switch X X X 5319060
Automatyczne wykrywanie do 8 maszyn poprzez cewki z niezależną skrzynką do montażu naściennego X X X 5132401
Cewka transformatorowa do maszyny X X X 5132402
Automatyczne wykrywanie do 8 maszyn poprzez cewki i automatyczne sterowanie do 8 elektro pneumatycznymi lub elektrycznymi na 230 V zasuwami z niezależną skrzynką do montażu naściennego X X X  5132403
